设计特点
防火设计,球阀与球体之间带防静电装置,阀杆防爆出设计
双层阀杆填料符合德国TVTA-LUFL的阀杆泄漏测试要求
双蝶形弹片自动压紧填料设计
美系精装、技术精湛、密封可靠、应用广泛、替代进口
流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长
球阀高平台结构ISO5211连接标准、安装更加专业和方便
双层阀杆填料符合德国TVTA-LUFL的阀杆泄漏测试要求
双蝶形的弹片自动压紧填料设计
产品应用

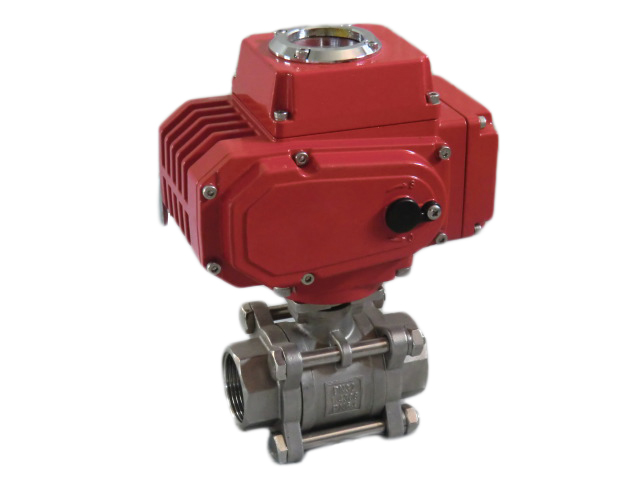

电动三片式对焊球阀是近年来广泛采用的一种燃气阀门,有着自身优越性、开关无磨擦、密封不会受到磨损、启闭力矩小选配执行器以精巧型为主来实现对介质的切断或设节,如今天燃气设备电力装备、钢铁冶金、核工业、生特制药、暖通空调、真空设备等行业的自动控制。
技术参数
公称通径 |
DN25~DN150 |
连接方式 |
对焊 |
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
控制方式 |
开关型、调节型 |
电源电压 |
AC220V、AC380V、DC24V(其它订做) |
公称压力 |
1000WOG,2000WOG |
介提温度 |
-30~425℃ |
环境温度 |
标准型:-20~150℃ |
防护等级 |
IP67 |
阀体材质 |
碳钢、不锈钢 |
密封材质 |
聚四氟乙烯(F)、对位聚苯(PPL) |
备注:其它特殊密封材质或特殊温度亦可根据密户要求设计选型

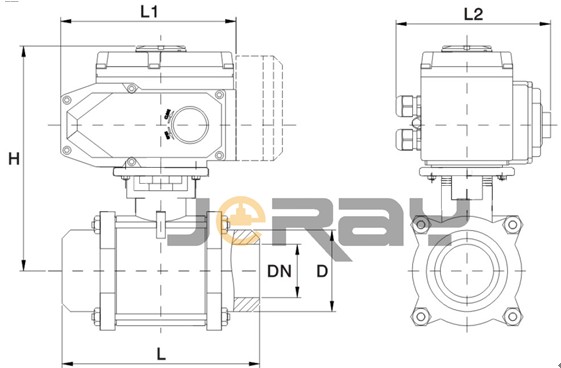

主要外形尺寸—PN16(16bar)
公称 通径DN |
尺寸 |
||||
L |
L1 |
L2 |
H |
D |
|
DN15 |
75 |
165 |
150 |
223 |
21 |
DN20 |
85 |
165 |
150 |
230 |
27 |
DN25 |
90 |
165 |
150 |
190 |
34 |
DN32 |
112 |
165 |
150 |
195 |
43 |
DN40 |
120 |
190 |
170 |
210 |
49 |
DN50 |
145 |
190 |
170 |
220 |
61 |
DN65 |
170 |
190 |
170 |
235 |
76 |
DN80 |
200 |
270 |
220 |
280 |
89 |
特殊选项
防爆型 |
防爆等级:Exd II BT4 |
调节型 |
输入4~20mA、0~5V、0~10V等信号,实瑞阀门调节功能 |
开关型 |
电动执行器配手动装置,开、关阀功能 |
备注:1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要求或加大执行器规格,具体参数和外尺寸请联系我们索取。
型号选型表
PBV1-□□□□□-□□ PBV1-塑料法兰球阀系列 |
|||||
系列 |
操作类型 |
阀门口径 |
阀体材质 |
密封 |
公称压力 |
BV33- |
M:手动 |
15:1/2" |
A:304 |
F:PTFE |
16:1.6MPa |
D:气动(双作用) |
20:3/4" |
B:316 |
L:PPL |
25:2.5MPa |
|
S:气动(单作用) |
25:1" |
D:304L |
|
40:4.0MPa |
|
DM:气动(DA)+ 手轮 |
32:1-1/4" |
E:316L |
|
63:6.3MPa |
|
SM:气动(SR)+ 手轮 |
40:1-1/2" |
|
|
|
|
E:AC220V电动开关型 |
50:2" |
|
|
|
|
F:AC380V电动开关型 |
65:2-1/2" |
|
|
|
|
G:DC24V电动开关型 |
80:3" |
|
|
|
|
T:AC220V电动调节型 |
100:4" |
|
|
|
|
K:电动快开型 |
|
|
|
|
|
出厂状态 |
选项(可选项) |
||||
K:常开 |
EX:防爆电动头 |
||||
B:常闭 |
S1:电磁阀AC220(限气动) |
||||
|
S2:电磁阀DC24V(限气动) |
||||
|
S3:电磁阀AC110V(限气动) |
||||
|
S4:防爆电磁阀AC220(限气动) |
||||
|
S5:防爆电磁阀DC24V(限气动) |
||||
|
A1:限位开关(限气动) |
||||
|
A2:防爆限位开关(限气动) |
||||
|
D1:定位器(限气动) |
||||
|
D2:防爆定位器(限气动) |
