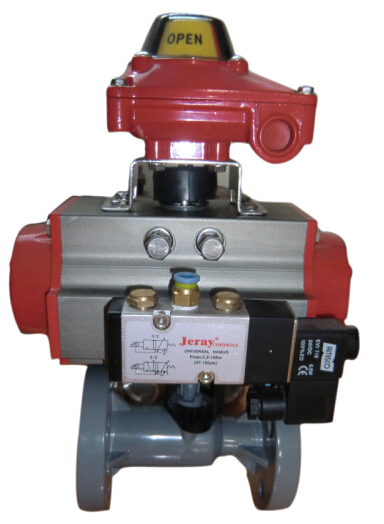

设计特点
国产精品、技术精湛、密封可靠、应用广泛、替代进口
流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长
球阀高平台结构ISO5211连接标准、安装更加专业和方便
开启灵活、工作稳定、结构紧凑、轻巧美观
产品应用与特点
防爆型电动球阀的执行机构是全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作、连线简单等功能，防爆型电动球阀用在途方面有了很大的提高和改善，广泛应用于航空、国防军工、石油化工、电力装备、钢铁冶金、船舶工业、楼宇自控、自动控制核工业等行业中，也是工业窑炉、工程建设的首先产品。
技术参数
|
公称通径 |
DN25~DN100 |
|
连接方式 |
法兰 |
|
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
|
控制方式 |
开关型、调节型 |
|
电源电压 |
AC220V、AC380V、DC24V（其它订做） |
|
公称压力 |
PN6、PN10、PN16 |
|
介提温度 |
-30~425℃ |
|
环境温度 |
标准型：-20~150℃ |
|
防护等级 |
IP67 |
|
阀体材质 |
UPVC,PP,CPVC,PVDF |
|
密封材质 |
聚四氟乙烯（F）、 |
备注：其它特殊密封材质或特殊温度亦可根据密户要求设计选型

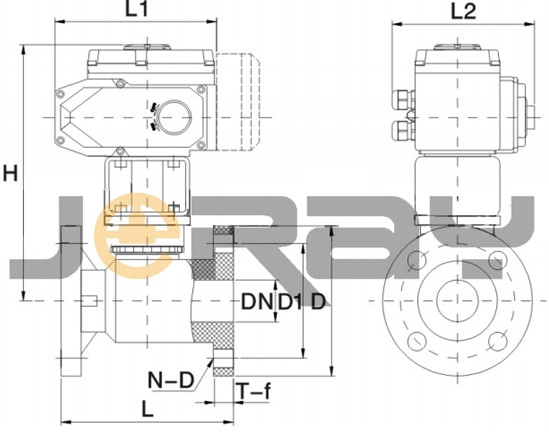

主要外形尺寸—PN16（16bar）
|
公称 通径DN |
尺寸 |
|||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
T |
N-D |
|
|
DN15 |
120 |
165 |
150 |
235 |
95 |
65 |
14 |
4-14 |
|
DN20 |
120 |
165 |
150 |
240 |
105 |
75 |
16 |
4-14 |
|
DN25 |
140 |
165 |
150 |
245 |
115 |
85 |
16 |
4-14 |
|
DN32 |
145 |
165 |
150 |
255 |
135 |
100 |
16 |
4-18 |
|
DN40 |
165 |
165 |
150 |
260 |
145 |
110 |
16 |
4-18 |
|
DN50 |
180 |
190 |
170 |
285 |
160 |
125 |
18 |
4-18 |
|
DN65 |
220 |
190 |
170 |
305 |
195 |
160 |
25 |
4-18 |
|
DN80 |
250 |
190 |
170 |
305 |
195 |
160 |
25 |
4-18 |
|
DN100 |
280 |
190 |
170 |
315 |
215 |
180 |
25 |
8-18 |
特殊选项
|
防爆型 |
防爆等级：Exd II BT4 |
|
调节型 |
输入4~20mA、0~5V、0~10V等信号，实瑞阀门调节功能 |
|
开关型 |
电动执行器配手动装置，开、关阀功能 |
备注：1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要求或加大执行器规格，具体参数和外尺寸请联系我们索取。
型号选型
PBV1-□□□□□-□□ PBV1-塑料法兰球阀系列
系列
操作类型
阀门口径
阀体材质
密封
公称压力
PBV-
M:手动
15：1/2"
A:PVC
F:PTFE
6:0.6MPa
D:气动（双作用）
20：3/4"
B:PP
10:1.0MPa
S:气动（单作用）
25：1"
C:CPVC
DM:气动（DA）+ 手轮
32：1-1/4"
SM:气动（SR）+ 手轮
40：1-1/2"
E:AC220V电动开关型
50：2"
F:AC380V电动开关型
65：2-1/2"
G:DC24V电动开关型
80：3"
T:AC220V电动调节型
100：4"
出厂状态
选项（可选项）
K：常开
EX：防爆电动头
B：常闭
S1：电磁阀AC220（限气动）
S2：电磁阀DC24V（限气动）
S3：电磁阀AC110V（限气动）
S4：防爆电磁阀AC220（限气动）
S5：防爆电磁阀DC24V（限气动）
A1：限位开关（限气动）
A2：防爆限位开关（限气动）
D1:定位器（限气动）
D2:防爆定位器（限气动）
