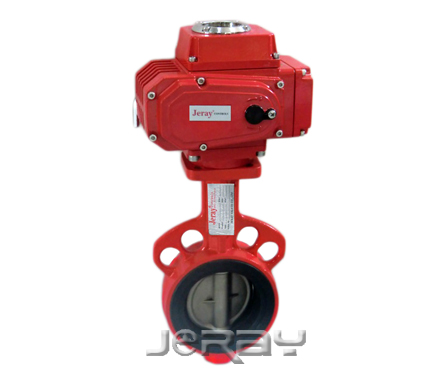

电动对夹式软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。
电动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
设计特点
国产精品、技术精湛、密封可靠、应用广泛、替代进口 、 流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长 、 球阀高平台结构ISO5211连接标准、安装更加专业和方便 、 开启灵活、工作稳定、结构紧凑、轻巧美观
产品应用与特点
电动软密封蝶阀是工业自动化系统中的重要执行构，可远距离集中控制也能满足计算机程控的需要，如今在国防军工、石油化工、电动装备、钢铁冶金、清洗设备、灌装设备、涂料设备、自来水厂等行业中广泛使用。
该蝶阀采用传统的有靠背阀座结构型式，通用互换性好，维修成本低廉
技术参数
|
公称通径 |
DN25~DN500 |
|
连接方式 |
对夹 |
|
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
|
控制方式 |
开关型、调节型 |
|
电源电压 |
AC220V、AC380V、DC24V（其它订做） |
|
公称压力 |
PN6、PN10、PN16 |
|
介提温度 |
-30~425℃ |
|
环境温度 |
标准型：-20~150℃ |
|
防护等级 |
IP67 |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯（F）、丁睛橡胶（X）、全内衬聚四氟乙烯（F46、F4）、三元乙丙（EPDM） |
备注：其它特殊密封材质或特殊温度亦可根据密户要求设计选型

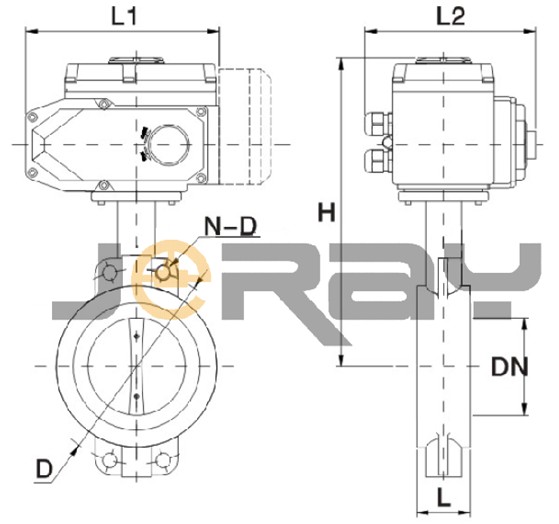

主要外形尺寸—PN16（16bar）
|
公称 通径DN |
尺寸 |
|||||
|
L |
L1 |
L2 |
H |
D |
N-D |
|
|
DN50 |
42 |
165 |
150 |
296 |
120 |
4-23 |
|
DN65 |
44.7 |
165 |
150 |
310 |
136.2 |
4-26 |
|
DN80 |
45.2 |
165 |
150 |
316 |
160 |
8-18 |
|
DN100 |
51.6 |
190 |
170 |
340 |
185 |
4-24 |
|
DN125 |
54.4 |
190 |
170 |
353 |
245 |
4-23 |
|
DN150 |
55.8 |
270 |
220 |
396 |
238 |
4-25 |
|
DN200 |
60.6 |
270 |
220 |
430 |
295 |
4-25 |
|
DN250 |
65.6 |
270 |
220 |
462 |
357 |
4-29 |
|
DN300 |
76.5 |
270 |
220 |
507 |
407 |
4-29 |
|
DN350 |
76.5 |
270 |
220 |
538 |
467 |
4-30 |
|
DN400 |
86.5 |
270 |
220 |
570 |
515 |
4-30 |
|
DN450 |
105.6 |
270 |
220 |
592 |
565 |
4-30 |
|
DN500 |
131.8 |
270 |
220 |
650 |
620 |
4-33 |
|
DN600 |
152 |
270 |
220 |
650 |
725 |
4-33 |
|
DN700 |
163 |
270 |
220 |
650 |
840 |
4-36 |
|
DN800 |
188 |
270 |
220 |
650 |
950 |
4-39 |
特殊选项
|
防爆型 |
防爆等级：Exd II BT4 |
|
调节型 |
输入4~20mA、0~5V、0~10V等信号，实瑞阀门调节功能 |
|
开关型 |
电动执行器配手动装置，开、关阀功能 |
备注：1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要求或加大执行器规格，具体参数和外尺寸请联系我们索取。

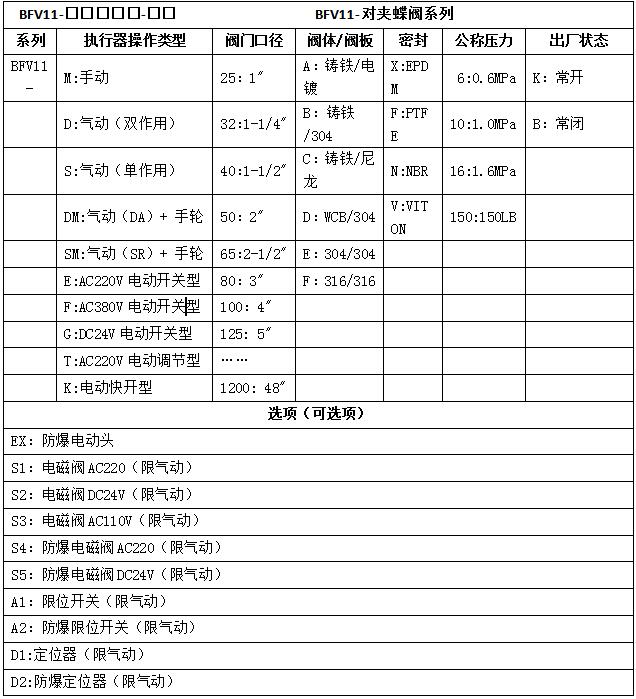

型号选型表
