设计特点
国产精品、技术精湛、密封可靠、应用广泛、替代进口
流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长
球阀高平台结构ISO5211连接标准、安装更加专业和方便
开启灵活、工作稳定、结构紧凑、轻巧美观
产品应用与特点

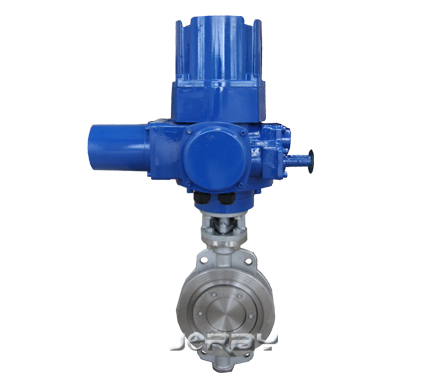

电动三偏心金属硬密封蝶阀,采用三偏心结构设计,阀板在开启和关闭全行程范围内均与阀座无摩擦,消除了旋转类控制阀因阀座开启关闭所造成阀座磨损而引起的泄漏。阀座采用多层次结构,利用金属与非金属材料的完美结合构成密封面,在高温和低温工况下均良好使用,如今在石油化工、国防军工、航天航空,电力装备、钢铁冶金、干燥设备、核工业、暖通空调、生物制药、表面处理、涂装设备、灌装设备、船舶工业、自动控制、纺织印染等行业中广泛使用,也是工程建设、科技建设的首选产品。
技术参数
公称通径 |
DN25~DN1000 |
连接方式 |
法兰 /对夹 |
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
控制方式 |
开关型、调节型 |
电源电压 |
AC220V、AC380V、DC24V(其它订做) |
公称压力 |
PN6、PN10、PN16 |
介提温度 |
-30~425℃ |
环境温度 |
标准型:-20~80℃ |
防护等级 |
IP67 |
阀体材质 |
碳钢、不锈钢 |
密封材质 |
聚四氟乙烯(F)、金属硬密封(H)、硬质合金(Y) |
备注:其它特殊密封材质或特殊温度亦可根据密户要求设计选型

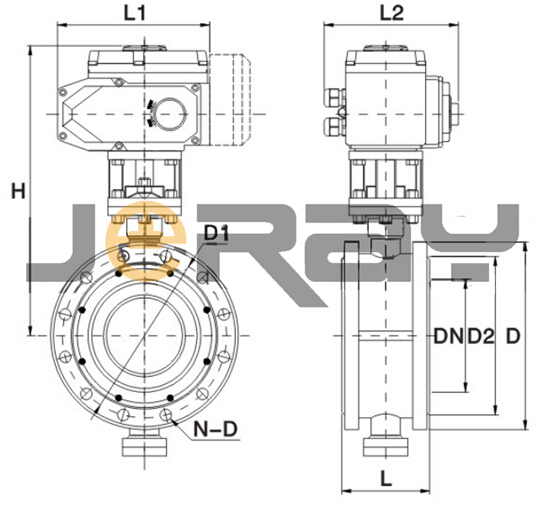

主要外形尺寸—PN16(16bar)
公称 通径DN |
尺寸 |
|||||||
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
N-D |
|
DN50 |
108 |
165 |
150 |
250 |
160 |
125 |
99 |
4-18 |
DN65 |
112 |
190 |
170 |
270 |
180 |
145 |
118 |
4-8 |
DN80 |
114 |
190 |
170 |
290 |
195 |
160 |
132 |
8-18 |
DN100 |
127 |
270 |
220 |
310 |
215 |
180 |
156 |
8-18 |
DN125 |
140 |
270 |
220 |
380 |
245 |
210 |
184 |
8-18 |
DN150 |
140 |
270 |
220 |
410 |
280 |
240 |
211 |
8-22 |
DN200 |
152 |
270 |
220 |
465 |
335 |
295 |
266 |
12-22 |
DN250 |
165 |
270 |
220 |
505 |
405 |
355 |
319 |
12-26 |
DN300 |
178 |
270 |
220 |
580 |
460 |
410 |
370 |
12-26 |
DN350 |
190 |
270 |
220 |
640 |
520 |
470 |
429 |
16-26 |
DN400 |
216 |
270 |
220 |
695 |
580 |
525 |
480 |
16-30 |
DN450 |
222 |
270 |
220 |
755 |
640 |
585 |
548 |
20-30 |
DN500 |
229 |
270 |
220 |
820 |
715 |
650 |
609 |
20-33 |
特殊选项
防爆型 |
防爆等级:Exd II BT4 |
调节型 |
输入4~20mA、0~5V、0~10V等信号,实瑞阀门调节功能 |
开关型 |
电动执行器配手动装置,开、关阀功能 |
备注:1、电动执行器的参数和选配请查阅执行器资料

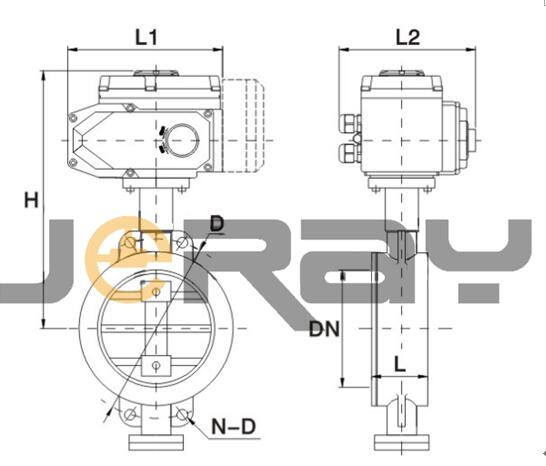

对夹式
主要外形尺寸—PN16(16bar)
公称 通径DN |
尺寸 |
|||||
L |
L1 |
L2 |
H |
D |
N-D |
|
DN50 |
43 |
165 |
150 |
250 |
125 |
4-18 |
DN65 |
46 |
190 |
170 |
270 |
145 |
4-18 |
DN80 |
49 |
190 |
170 |
290 |
160 |
8-18 |
DN100 |
64 |
270 |
220 |
310 |
180 |
8-18 |
DN125 |
70 |
270 |
220 |
380 |
210 |
8-18 |
DN150 |
70 |
270 |
220 |
410 |
240 |
8-22 |
DN200 |
71 |
270 |
220 |
465 |
295 |
12-22 |
DN250 |
76 |
270 |
220 |
505 |
355 |
12-26 |
DN300 |
83 |
270 |
220 |
580 |
410 |
12-26 |
DN350 |
92 |
270 |
220 |
640 |
470 |
16-26 |
DN400 |
102 |
270 |
220 |
695 |
525 |
16-30 |
DN450 |
114 |
270 |
220 |
755 |
585 |
20-30 |
DN500 |
127 |
270 |
220 |
280 |
650 |
20-33 |
特殊选项
2、如有特殊工况要求或加大执行器规格,具体参数和外尺寸请身我们索取。

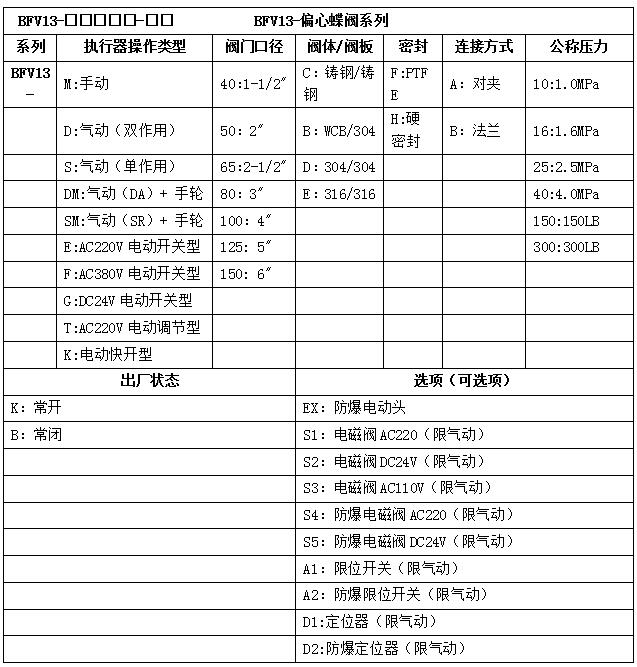

型号选型
