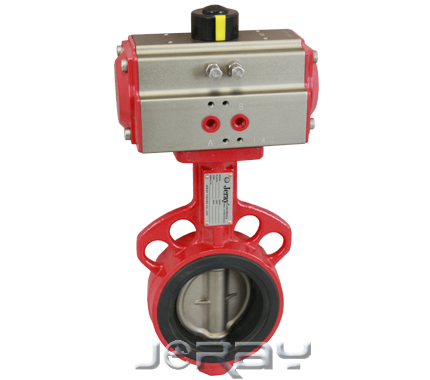

设计特点
蝶板加工采用球形加工方法，蝶板形位误差很小，阀门的启闭扭矩低，扭矩值一致性好，可控制在标准扭矩±5范围内，非常适合大批量组装电气动装置， 橡胶阀座直接硫化在阀体上，阀门安装阀座不易被撮起，阀门安装后阀座内腔不易变形，不会造成启闭扭矩突变增大，阀座早期磨损而撕裂。而且还可以完全避免阀体与阀座间由于介质的侵入造成的阀座抱死蝶板的严重后果。 蝶板与阀轴连接选 用小模数花键结构，上阀轴搞弯强度比普通无销阀轴高，上阀轴密封采用橡胶密封圈加尼龙支撑套结构，下轴密封采用两道O型橡胶圈加固体密封脂加护盖的结构，从而降低下阀轴泄漏的机率，介质有会从阀轴处泄漏。
技术规范
|
设计依据 |
GB标准 |
|
|
设计标准 |
GB/12238 |
|
|
结构长度 |
对夹连接 |
GB/12221 |
|
连接法兰尺寸 |
JB/9113、JB/T79 |
|
|
试验和检验 |
JB/T9092 |
|
技术参数
|
公称通径 |
DN50~800 |
|
连接方式 |
法兰 |
|
气缸选配 |
JRP系列、JRS系列、JRG系列及进口执行器系列 |
|
气缸形式 |
双作用、单作用（弹簧复位） |
|
控制方式 |
二位切断（开关型）、调节型、三段式（开度可选） |
|
公称压力 |
16、25、40Bar，150LB、300LB、10K、20K（如需更高压力订货时请注明） |
|
气源压力 |
双作用：4~8Bar，单作用：5~8Bar |
|
介质温度 |
-40~450℃ |
|
环境温度 |
标准型：-20~80℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯、丁睛、三元乙丙、氟胶 |

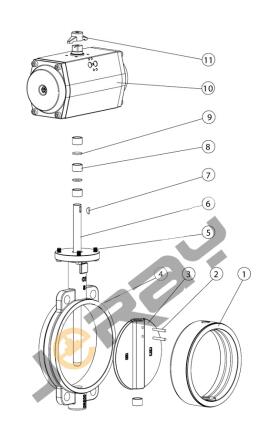

主要零件材质表
|
序号 |
零件名称 |
材质 |
||
|
球铁 |
碳钢 |
不锈钢 |
||
|
1 |
阀座 |
聚四氟乙稀、三元乙丙、丁睛、橡胶 |
||
|
2 |
圆锥销 |
45#钢 |
45#钢 |
不锈钢 |
|
3 |
蝶阀 |
球墨铸铁镀硬铬 |
碳钢或不锈钢 |
不锈钢 |
|
4 |
阀体 |
灰铸铁 |
碳钢 |
不锈钢 |
|
5 |
螺栓 |
35#钢 |
碳钢 |
不锈钢 |
|
6 |
阀杆 |
45#钢 |
不锈钢 |
不锈钢 |
|
7 |
键 |
45#钢 |
不锈钢 |
不锈钢 |
|
8 |
衬套 |
铜基粉末 |
铜基粉末冶金 |
铜基粉末冶金 |
|
9 |
O型圈 |
橡胶、氟橡胶 |
||
|
10 |
气动装置 |
挤压铝合金 |
||
|
11 |
位置指示灯 |
塑料 |
||
备注：主要零部件及密封圈的材质亦可根据实际工况或客户要深圳市设计选型

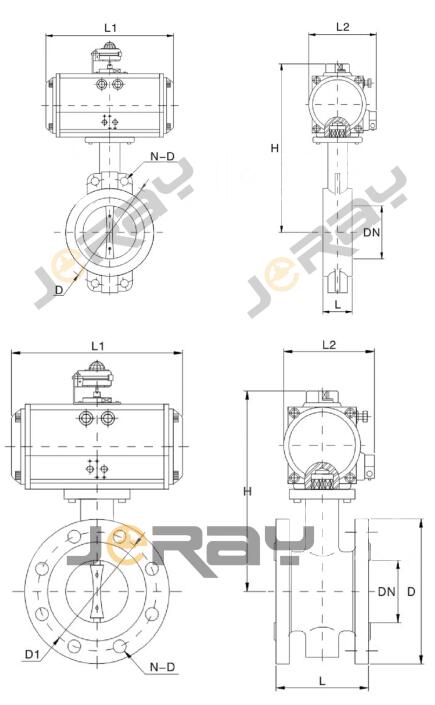

主要外形尺寸——PN6、10（6、10bar)
|
公称通 径[DN] |
外形尺寸 |
||||||
|
L对夹连接 |
L法兰连接 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
42.6 |
108 |
141/159 |
71/83 |
269/281 |
120 |
4-23 |
|
65 |
45.6 |
112 |
159/211 |
83/95 |
283/303 |
136.2 |
4-26.5 |
|
80 |
45.6 |
114 |
159/248 |
83/107 |
289/309 |
160 |
8-18 |
|
100 |
51.6 |
127 |
211/269 |
95/123 |
320/338 |
185 |
4-24.5 |
|
125 |
55.6 |
140 |
248/269 |
107/123 |
351/366 |
215 |
4-23 |
|
150 |
55.6 |
140 |
269/345 |
123/152 |
380/405 |
238 |
4-25 |
|
200 |
59.6 |
152 |
345/409 |
152/172 |
435/477 |
295 |
4-25 |
|
250 |
67.6 |
165 |
409/438 |
172/187 |
509/552 |
357 |
4-29 |
|
300 |
77.6 |
178 |
438/550 |
187/215 |
597/622 |
407 |
4-29 |
|
350 |
77 |
190 |
550/600 |
215/240 |
653/688 |
467 |
4-30 |
|
400 |
86.5 |
216 |
550/633 |
215/262 |
720/787 |
515 |
4-30 |
|
450 |
105.6 |
222 |
600/633 |
240/262 |
772/858 |
565 |
4-30 |
|
500 |
131.8 |
229 |
633/730 |
262/330 |
867/1004 |
620 |
4-33 |
|
600 |
152 |
267 |
730/1700 |
300/- |
998/1220 |
725 |
4-36 |
|
700 |
163 |
292 |
1320/1970 |
- |
1116/1282 |
840 |
4-36 |
|
800 |
188 |
318 |
1430/2700 |
- |
1330/1007 |
950 |
4-39 |
备注：根据不贩阀门扭矩，不同的气源压力及不同的实际工况，选择相匹配怕执行器其相关外形尺寸也随之变化
附件选型及用处
|
电磁换向阀 |
双作用选二位五能、单作用二位三通、单电控双电控订货时注明，电磁换向阀起到换气做用 |
|
限位开关 |
远程反馈开关信号 |
|
手操机构 |
可实现手动开、关阀门 |
|
定位器 |
输入模拟量信号（4-20mA或者0-10V），调节阀门开度大小 |
|
气源处理三联件 |
对气源进行稳压、过滤、气缸润滑 |
|
备注 |
以上附件不是标准配件，如需配置请订货时候注明，电磁换向阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 |

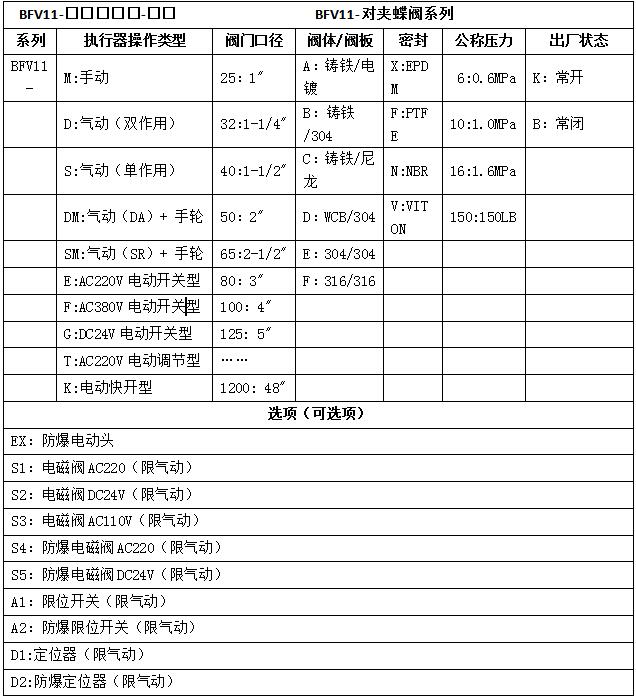

型号选型表
