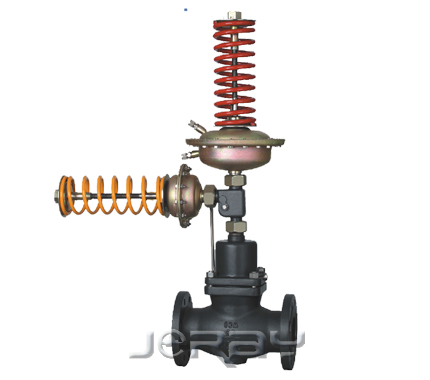

JR300D01D03Y、JR300D01D03R自力式压力、压差组合阀,由控制阀门、两个执行器和两个设定压力的弹簧组成,适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的压力或压差控。按优先动作的原理工作,不能同时控制两个参数。
注要设计特 点如下
1:具有压力平衡功能,灵敏度高
2:低噪音,性能可靠,免于维护
3:采用标准摸块化设行
4:采和进品定点调整器,质量可靠具有超温保护工能
5:通过组合件,可以进行多项组合控制
技术参数和性能
阀体 |
||
公称通径 |
DN15~DN150mm |
|
公称压力 |
|
|
法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) |
|
阀体材料 |
铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti |
|
阀芯材料 |
硬密封 |
不锈钢(1Cr18ni9Ti、1Cr18Ni12MoTi) |
软密封 |
|
|
压力平衡 |
不锈钢波纹管(DN15~DN125)、平衡膜片(DN150~250) |
执行器 |
||||
有效面积(mm2) |
32※ |
80 |
250 |
630 |
压力设定范围(MPa) |
0.8~1.6 |
0.1~0.6 |
0.015~0.15 |
|
保证压力阀正常工作的最小压差△Pmin(MPa) |
0.3~1.2 |
0.05~0.3 |
0.01~0.07 |
≥0.005 |
≥0.05 |
≥0.04 |
≥0.01 |
||
允许上下膜室之间最大压阀(MPa) |
2.0 |
1.25 |
0.4 |
|
材料 |
膜盖:钢板镀锌,膜片:EPDM或FKM夹纤维 |
|||
控制管线、接头 |
铜管或钢管Φ10*1(mm),卡套式接头:R1/4” |
注:※该有效面积所对应的压力设定范围不适用于DN150
性能
设定值偏差 ±8%
允许泄漏量(在规定实验条件下)
硬密封
4*0.01%阀额定容量
软密封
DN15~DN50
DN65~DN125
10气泡/min
20气泡/min
允许工作温度 |
|||
公称通径 |
DN15~125mm |
DN15~250mm |
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
冷却罐≤200℃ |
冷却罐和加长≤200℃ |
||
软密封 |
≤150℃ |
注:※表示该阀允许工作温度,仅当介质为蒸汽式有效根据不同组合情况,参照自力式(阀前/后)压力调节阀和自力式压差调节阀(压力上升阀关/开)的工作原理。(按优先动作原理工作)
控制阀尺寸及重量(见图1-3) |
|||||||||||
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
L(mm) |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
B(mm) |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
326 |
B1(mm) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
630 |
重量(kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
140 |
执行器尺寸及重量(见图4) |
|||||||||||
有效面积(mm2) |
32 |
80 |
250 |
630 |
|||||||
R(mm) |
172 |
172 |
263 |
380 |
|||||||
H(mm) |
435 |
430 |
170 |
520 |
|||||||
重量(Kg) |
7.5 |
7.5 |
13 |
28 |
控制阀尺寸及重量(见图1-3)
DN
15
20
25
32
40
50
65
80
100
125
150
L(mm)
130
150
160
180
200
230
290
310
350
400
480
B(mm)
212
212
238
238
240
240
275
275
380
380
326
B1(mm)
-
-
-
-
-
-
-
-
-
-
630
重量(kg)
-
-
-
-
-
-
-
-
-
-
140
执行器尺寸及重量(见图4)
有效面积(mm2)
32
80
250
630
R(mm)
172
172
263
380
H(mm)
435
430
170
520
重量(Kg)
7.5
7.5
13
28
