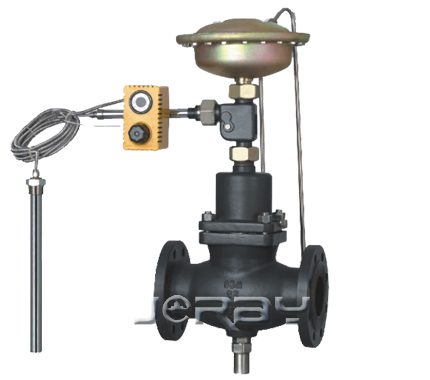

JR300L01T01Y自力式流量温度组合阀，由一个带有设定流量的控制阀门、执行器和一个带定点调整器的温控仪组成。
适用于非腐蚀性的液体，在系统管道中的流量、温度控制。按优先动作的原理工作，有能同时控制两个参数
主要特点如下
1：具有压力平衡功能，灵敏度高
2：低噪音，性能可靠，免于维护
3：采用标准摸块化设计
4：通过节流阀标准法调节流量，方便快捷
5、采用进口定点调整器，质量可靠，具有超温保护功能。
6、通过组合件，可以进行多项组合控制。
技术参数和性能
|
阀体 |
|||||
|
公称通径 |
DN15~DN150mm |
||||
|
公称压力 |
PN1.6、4.0MPa |
||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB（特殊可按用户提供） |
||||
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450)、铸不锈钢（Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti |
||||
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi) |
|||
|
软密封 |
不锈钢镶嵌橡胶圈 |
||||
|
压力平衡 |
不锈钢波纹管（DN15~DN125）、平衡膜片（DN150） |
||||
|
ZA5执行器 |
|||||
|
有效面积（c㎡） |
250 |
630 |
|||
|
允许上下膜室之间最大压差（Mpa） |
0.4 |
0.15 |
|||
|
材料 |
膜盖：钢板镀锌，膜片：EPDM或FKM夹纤维 |
||||
|
控制管线、接头 |
钢管或钢管Φ10×1（mm）。卡套式接头：R1/4” |
||||
|
执行器 |
|||||
|
执行器编号 |
T06 |
T17 |
|||
|
温度设定范围（℃） |
-20~50、20~90、40~110、60~120 |
||||
|
特殊温度设定（℃） |
110~180、180~250 |
||||
|
温度保护 |
超值设定值100℃以内 |
||||
|
时间常数（S） |
120 |
20 |
|||
|
温包材料 |
铜镀镍 |
||||
|
毛细管长度 |
5，10，15米 |
||||
性能
设定值偏差
JT300L01Y
JR300T01Y JR300T01R
±5%
±1.5℃
允许泄漏量（在规定实验条件下）
软密封
4×0.01%阀额定容量
硬密封
DN15~50
DN65~125
DN150~250
10气泡/min
20气泡/min
40气泡/min
允许工作温度
公称通径
DN15~125mm
DN150~250mm
密封型式
硬密封
≤150℃
≤140℃
冷却罐2个≤200℃
冷却罐2个和加长件≤200℃
软密封
≤150℃
客定流量系数、噪音衡量系数、允许压差
公称通径DN
15
20
25
32
40
40
65
80
100
125
150
额定流量系数KvS
4
6.3
8
16
20
32
50
80
125
160
280
节流器压差的流量范围（M3/h）
0.02MPa
0.1-2
0.2-3
0.2-4
0.4-7
0.6-11
0.8-16
3-28
4-40
6-63
8-80
12-125
0.05MPa
0.2-3
0.3-4.5
0.3-6
0.5-10
0.8-16
1.1-24
4- 40
6- 58
9- 90
12- 120
18-180
噪音衡量系数Z值
0.6
0.6
0.6
0.55
0.55
0.5
0.5
0.45
0.4
0.35
0.3
允许压差
PN16
1.6
1.5
1.2
PN40
2.0

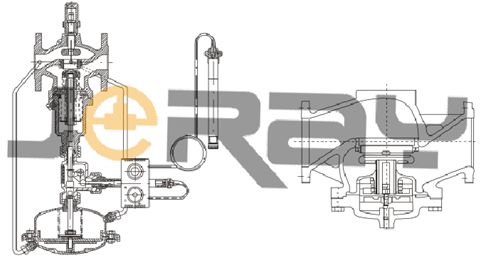

工作原理
根据不同组合情况，参照自力式流量调节阀和自力式温度调节阀（冷却型/加热型）的工作原理。（按优先动作原理工作）

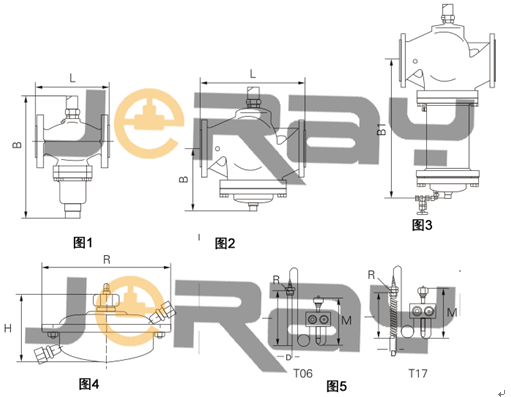

控制阀尺寸及重量（如图1-图3）
DN(mm)
15
20
25
32
40
50
65
80
100
125
150
L(mm)
130
150
160
180
200
230
290
310
350
400
480
B(mm)
212
212
238
238
240
240
275
275
380
380
326
B1(mm)
--
--
--
--
--
--
--
--
--
--
630
重量（Kg）
--
--
--
--
--
--
--
--
--
--
140
执行吕尺寸及重量（如图4-如5）
有效面积（Cm2）
250
R(mm)
263
H(mm)
150
重量(Kg)
9
型号
I(mm)
D(mm)
R(mm)
M
重量(Kg)
T06
380
24
1”
280
3.0
T174
500
30
1”
280
3.5
