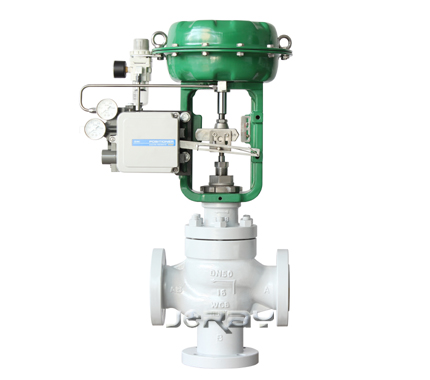

ZMAQ/X薄膜型三通气动调节阀

概述

ZMA/BQ气动三通合流调节阀、ZMA/BX气动三通分流调节阀,由气动薄膜多弹簧执行机构和三通阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构,具有高度低、重量轻、安装维修简便等优点。

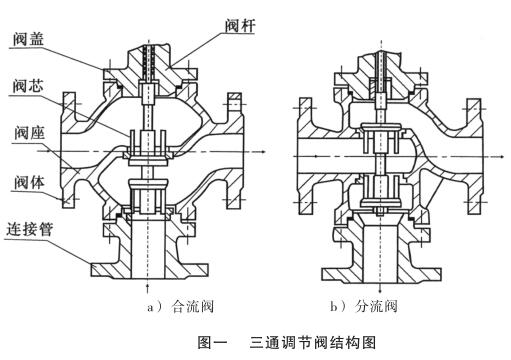

三通阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管道及费用。

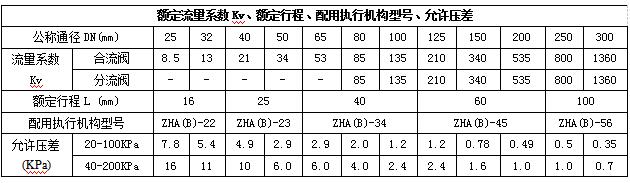

注:允许压差确定依据:1标准弹簧;2)上阀芯或下阀芯关闭

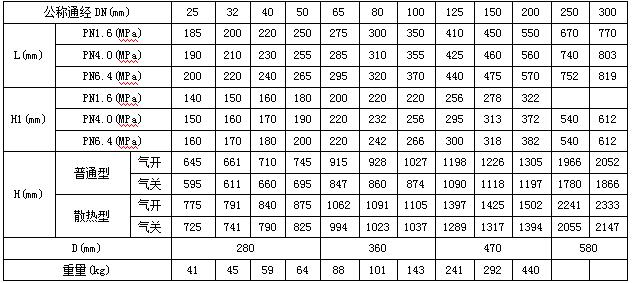

法兰距、外形尺寸、重量

注:表格中L、H1为标准值,H、D和重量为参考值
