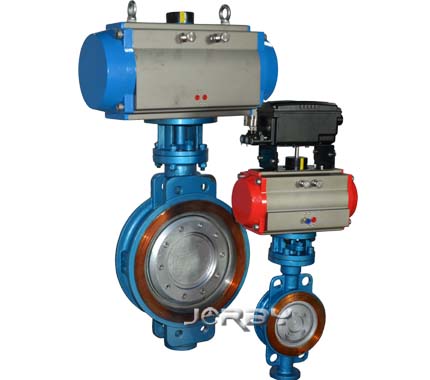

国产精品、技术精湛、密封可靠、应用广泛、替代进口、流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长、蝶阀高平台结构ISO5211连接标准、安装更加专业和方便、开启灵活、工作稳定、结构紧凑、轻巧美观。本蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或设节介质流量之用。耐高温、耐高压、耐磨损、防火、使用寿命长 维偏心原理设计、蝶板开启瞬间分离密封面、多层次密封结构、密封性能卓越。
技术规范
|
设计依据 |
GB标准系列 |
ANSI标准系列 |
|
|
设计标准 |
GB/T12238 |
API609 |
|
|
结构长度 |
对连式连接 |
GB/T12221 |
ASMEB16.10 |
|
连接法兰尺寸 |
GB/T9113、JB/T79 |
ANSIB16.47 |
|
|
试验与试验 |
GB/T9092 |
API 598 |
|
技术参数
|
公称通径 |
DN50~800 |
|
连接方式 |
对夹 |
|
气缸选配 |
JRP系列、JRS系列、JRG系列及进口执行器系列 |
|
气缸形式 |
双作用、单作用（弹簧复位） |
|
控制方式 |
二位切断（开关型）、调节型、三段式（开度可选） |
|
公称压力 |
16、25、40Bar，150LB、300LB、10K、20K（如需更高压力订货时请注明） |
|
气源压力 |
双作用：4~8Bar，单作用：5~8Bar |
|
介质温度 |
-40~450℃ |
|
环境温度 |
标准型：-20~80℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯、对位聚苯、金属硬密封、硬质合金 |
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计选型
主要零件材质表

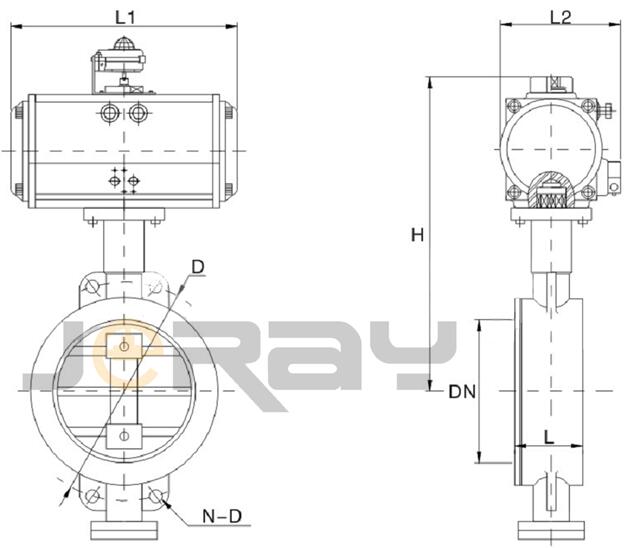

主要尺外形尺寸—PN16（16bar)
|
公称 通径（DN） |
外形尺寸 |
连接尺寸 |
|||||
|
L对夹 |
L法兰 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
46 |
108 |
159/211 |
83/95 |
277/305 |
125 |
4-18 |
|
65 |
46 |
112 |
211/248 |
95/107 |
287/325 |
145 |
8-18 |
|
80 |
46 |
114 |
248/269 |
107/123 |
365/391 |
160 |
8-18 |
|
100 |
52 |
127 |
269/315 |
123/141 |
420/450 |
190 |
8-22 |
|
125 |
56 |
140 |
315/345 |
141/152 |
436/462 |
220 |
8-26 |
|
150 |
56 |
140 |
409/438 |
172/187 |
466/543 |
250 |
8-26 |
|
200 |
60 |
152 |
438/550 |
187/215 |
593/665 |
310 |
12-26 |
|
250 |
68 |
165 |
550/600 |
215/240 |
682/752 |
370 |
12-30 |
|
300 |
78 |
178 |
600/633 |
240/262 |
402/820 |
430 |
16-30 |
|
350 |
78 |
190 |
633/730 |
262/330 |
832/938 |
490 |
16-33 |
|
400 |
102 |
216 |
633/1700 |
262/440 |
910/968 |
550 |
16-36 |
|
450 |
114 |
222 |
730/1970 |
330/480 |
1005/1010 |
600 |
20-36 |
|
500 |
127 |
229 |
1180/1700 |
365/440 |
1058/1065 |
660 |
20-36 |
|
600 |
154 |
267 |
1700/1970 |
440/480 |
1110/1195 |
770 |
20-39 |
|
700 |
165 |
292 |
1320/2700 |
480/560 |
1255/1295 |
875 |
24-42 |
|
800 |
190 |
318 |
1950/2700 |
560/580 |
1325/1365 |
990 |
24-48 |
主要外形尺寸—PN25(25bar)
|
公称 通径（DN） |
外形尺寸 |
连接尺寸 |
|||||
|
L对夹 |
L法兰 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
43 |
108 |
159/211 |
83/95 |
277/305 |
125 |
4-18 |
|
65 |
46 |
112 |
211/248 |
95/107 |
287/325 |
145 |
8-18 |
|
80 |
46 |
114 |
248/269 |
107/123 |
365/391 |
160 |
8-18 |
|
100 |
52 |
127 |
269/315 |
123/141 |
420/457 |
190 |
8-22 |
|
125 |
56 |
140 |
315/345 |
141/152 |
436/462 |
220 |
8-26 |
|
150 |
56 |
140 |
409/438 |
172/187 |
466/543 |
250 |
8-26 |
|
200 |
60 |
152 |
438/550 |
187/215 |
593/665 |
310 |
12-26 |
|
250 |
68 |
165 |
500/600 |
215/240 |
682/752 |
370 |
12-30 |
|
300 |
78 |
178 |
600/633 |
240/262 |
402/820 |
430 |
16-30 |
|
350 |
78 |
190 |
633/730 |
262/330 |
832/938 |
490 |
16-33 |
|
400 |
102 |
216 |
633/1700 |
262/440 |
910/968 |
550 |
16-36 |
|
450 |
144 |
222 |
730/1970 |
330/480 |
1005/1010 |
600 |
20-36 |
|
500 |
127 |
229 |
1180/1700 |
365/440 |
1058/1065 |
660 |
20-36 |
|
600 |
154 |
267 |
1700/1970 |
440/480 |
1110/1195 |
700 |
20-36 |
主要外形尺寸—PN40(40bar)
|
公称 通径（DN） |
外形尺寸 |
连接尺寸 |
|||||
|
L对夹 |
L法兰 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
43 |
108 |
211/248 |
95/107 |
277/305 |
125 |
4-18 |
|
65 |
46 |
112 |
248/269 |
107/123 |
310/341 |
145 |
8-18 |
|
80 |
46 |
114 |
269/315 |
123/141 |
375/412 |
160 |
8-18 |
|
100 |
52 |
127 |
315/345 |
141/152 |
436/462 |
190 |
8-22 |
|
125 |
56 |
140 |
345/438 |
152/187 |
462/513 |
220 |
8-26 |
|
150 |
56 |
140 |
438/600 |
187/240 |
543/615 |
250 |
8-26 |
|
200 |
60 |
152 |
550/633 |
215/240 |
665/760 |
320 |
12-30 |
|
250 |
68 |
165 |
600/633 |
240/262 |
752/858 |
385 |
12-33 |
|
300 |
78 |
178 |
633/730 |
262/330 |
820/880 |
450 |
16-33 |
|
350 |
78 |
190 |
730/17/00 |
330/440 |
938/940 |
510 |
16-36 |
|
400 |
102 |
216 |
1180/1700 |
325/440 |
970/1055 |
585 |
16-39 |
|
450 |
114 |
222 |
1180/170 |
325/440 |
1005/1090 |
610 |
20-39 |
|
500 |
127 |
229 |
1320/1970 |
440/480 |
1145/1185 |
670 |
20-42 |
|
600 |
154 |
267 |
1430/2700 |
480/560 |
1195/1235 |
795 |
20-48 |
主要外形尺寸—Class150
|
公称 通径（DN） |
外形尺寸 |
连接尺寸 |
|||||
|
L对夹 |
L法兰 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
43 |
108 |
159/211 |
83/95 |
277/305 |
120.5 |
4-19 |
|
65 |
46 |
112 |
211/248 |
95/107 |
287/325 |
139.5 |
4-19 |
|
80 |
46 |
114 |
248/269 |
107/123 |
365/391 |
152.5 |
4-19 |
|
100 |
52 |
127 |
269/315 |
123/141 |
420/457 |
190.5 |
8-19 |
|
125 |
56 |
140 |
315/345 |
141/152 |
436/462 |
216 |
8-22 |
|
150 |
56 |
140 |
345/409 |
152/172 |
466/543 |
241.5 |
8-22 |
|
200 |
60 |
152 |
409/550 |
172/215 |
593/665 |
298.5 |
8-22 |
|
250 |
68 |
165 |
538/600 |
187/240 |
682/752 |
362 |
12-25 |
|
300 |
78 |
178 |
550/633 |
215/262 |
702/820 |
432 |
12-25 |
|
350 |
78 |
190 |
600/633 |
240/262 |
832/938 |
476 |
12-29 |
|
400 |
102 |
216 |
633/730 |
262/330 |
910/968 |
540 |
16-29 |
|
450 |
114 |
222 |
633/730 |
262/330 |
1005/1010 |
578 |
16-32 |
|
500 |
127 |
229 |
730/1700 |
330/440 |
1058/1065 |
635 |
20-32 |
|
600 |
154 |
267 |
1180/1700 |
365/440 |
1110/1195 |
749.5 |
20-35 |
|
700 |
165 |
292 |
1320/1970 |
440/480 |
1255/1295 |
863.6 |
28-35 |
|
800 |
190 |
318 |
1430/2700 |
480/560 |
1325/1365 |
978 |
28-41 |
主要外形尺寸—Class300
|
公称 通径（DN） |
外形尺寸 |
连接尺寸 |
|||||
|
L对夹 |
L法兰 |
L1 |
L2 |
H |
D |
N-D |
|
|
50 |
43 |
108 |
211/248 |
95/107 |
277/305 |
127 |
8-19 |
|
65 |
46 |
112 |
248/269 |
107/123 |
310/341 |
149 |
8-22 |
|
80 |
46 |
114 |
269/315 |
123/141 |
375/412 |
168.5 |
8-22 |
|
100 |
52 |
127 |
315/409 |
141/172 |
436/462 |
200 |
8-22 |
|
125 |
56 |
140 |
345/438 |
152/187 |
462/513 |
235 |
8-22 |
|
150 |
56 |
140 |
409/550 |
172/215 |
543/615 |
270 |
12-22 |
|
200 |
60 |
152 |
438/600 |
187/240 |
665/760 |
330 |
12-25 |
|
250 |
68 |
165 |
550/633 |
215/262 |
752/858 |
387.5 |
16-29 |
|
300 |
78 |
178 |
600/730 |
240/330 |
820/880 |
451 |
16-32 |
|
350 |
78 |
190 |
633/730 |
262/330 |
938/940 |
514.5 |
20-32 |
|
400 |
102 |
216 |
730/1700 |
330/440 |
970/1055 |
571.5 |
20-35 |
|
450 |
114 |
222 |
1180/1700 |
365/440 |
1005/1090 |
628.5 |
24-35 |
|
500 |
127 |
229 |
1320/1970 |
440/480 |
1145/1185 |
686 |
24-35 |
|
600 |
154 |
267 |
1430/2700 |
480/560 |
1195/1235 |
813 |
24-41 |
备注：根据不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹想的执行器其相关外形尺寸也随之变化。
附件选型及用处
|
电磁换向阀 |
双作用选二位五能、单作用二位三通、单电控双电控订货时注明，电磁换向阀起到换气做用 |
|
限位开关 |
远程反馈开关信号 |
|
手操机构 |
可实现手动开、关阀门 |
|
定位器 |
输入模拟量信号（4-20mA或者0-10V），调节阀门开度大小 |
|
气源处理三联件 |
对气源进行稳压、过滤、气缸润滑 |
|
备注 |
以上附件不是标准配件，如需配置请订货时候注明，电磁换向阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 |

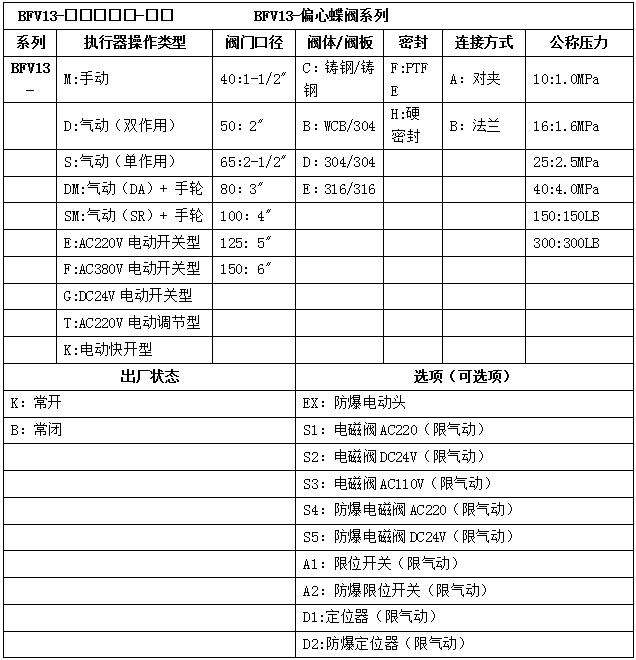

选型表
