塑料蝶阀阀体重量轻、耐腐蚀性强，外型结构紧凑美观，本体重量轻容易安装，应用范围广，材质卫生无DU，耐磨损、容易拆卸，维护简单易行，适用流体：水、空气、油类、腐蚀性化学液体等。
UPVC塑料蝶阀温度范围:
RPP -20°C~90°C
UPVC -10°C~70°C
CPVC -40°C~95°C
PVDF -40°C~140°C
PPH -20°C~95°C
阀体重量轻、耐腐蚀性强
外型结构紧凑美观
本体重量轻容易安装
耐腐蚀性强，应用范围
产品应用与特点
电动塑料蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
技术参数
|
公称通径 |
DN25~DN600 |
|
连接方式 |
对夹 |
|
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
|
控制方式 |
开关型、调节型 |
|
电源电压 |
AC220V、AC380V、DC24V（其它订做） |
|
公称压力 |
PN6、PN10、PN16 |
|
介提温度 |
-30~425℃ |
|
环境温度 |
标准型：-20~150℃ |
|
防护等级 |
IP67 |
|
阀体材质 |
UPVC,PP,CPVC,PVDF |
|
密封材质 |
丁睛（NBR）、三元乙丙（EPDM） |
备注：其它特殊密封材质或特殊温度亦可根据密户要求设计选型

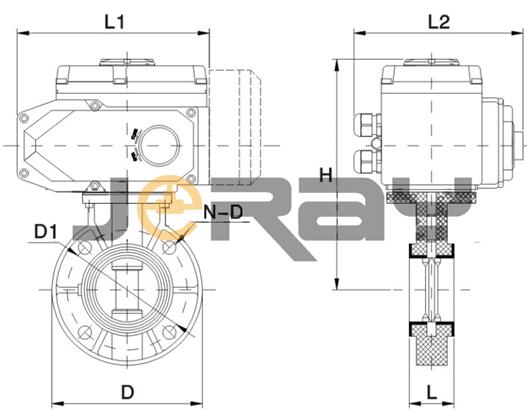

主要外形尺寸—PN16（16bar）
|
公称 通径DN |
尺寸 |
||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
N-D |
|
|
DN50 |
45 |
165 |
150 |
223 |
56 |
125 |
4-18 |
|
DN65 |
48 |
465 |
150 |
235 |
71 |
145 |
4-18 |
|
DN80 |
48 |
165 |
150 |
240 |
85 |
160 |
8-18 |
|
DN100 |
58 |
190 |
170 |
258 |
105 |
180 |
8-18 |
|
DN125 |
70 |
190 |
170 |
303 |
131 |
210 |
8-18 |
|
DN150 |
76 |
190 |
170 |
316 |
153 |
240 |
8-22 |
|
DN200 |
92 |
190 |
170 |
350 |
204 |
290 |
8-22 |
|
DN250 |
114 |
270 |
220 |
410 |
255 |
350 |
12-22 |
|
DN300 |
120 |
270 |
220 |
440 |
307 |
400 |
12-22 |
备注：1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要加大执行器规格，具体参数和外尺寸请身我们索取。

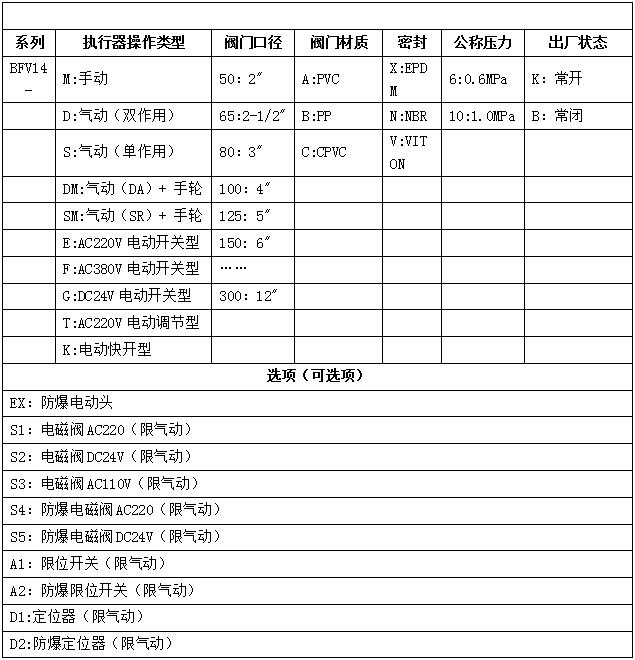

型号选型表
