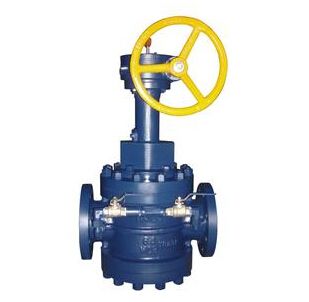

产品名称：双关双断阀（伞齿轮传动）XZ543X

产品系列：双关双断阀系列
产品介绍：

双关双断阀（伞齿轮传动）XZ543X结构：
双关双断阀的基本结构主要由以下两部分
1.阀体
阀体的主要零部件有阀体、阀芯、阀瓣（嵌主密封圈）、端盖、底盘、填料等。阀芯与阀瓣是阀体部分的核心。阀芯通过上、下耳轴固定于阀体内，中间为流道口，两侧为斜楔面，在该楔面上铣有燕尾导轨同左右两片阀瓣相连。阀瓣是主密封件，阀瓣的表面为圆柱面，可达到B级硬密封精度，在该圆柱面上铣有一圈沟槽，采用模压硫化的方法在其中永久嵌有主密封圈（氟化橡胶或丁腈橡胶等），当阀门关闭时可形成硬软密封。
2.操纵器
操纵器的主要由指示标记牌，手轮，主轴，轴套，球头销，支架等组成，固定在端盖上，通过连接销与阀芯杆相连。操纵器部分是动作的执行机构，当阀门由开启→关闭时，按顺时针转动手轮，阀芯先作90°旋转运动，带动阀瓣转到阀体流道口位置，然后阀芯作向下直线移动，驱动阀瓣径向扩张，向阀体内壁贴近，直到软密封被压入凹槽，使阀瓣表面与阀体内壁接触，完成关闭过程。
当阀门由于关闭→开启时，按逆时针转动手轮，阀芯先作向上直线移动，到一定位置后作90°旋转运动使阀门处于导通状态。

特点：
1.阀门在开关过程中，阀体密封面与滑片密封面没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小：
2.阀门在维修时，不需将阀门从管线上折下，只需将阀门底盖折开，调换一对滑片即可，维修十分方便；
3.阀体及旋塞为全通径，介质在通过阀门时无流阻，并且可通球对管道进行清洗，克服了缩径阀门的缺点；
4.阀体内腔镀有硬铬，密封区域坚硬光滑；
5.滑片上的弹性密封采用氟橡胶，并且模压成型在滑片表面沟槽中，具有防火功能的金属对金属的密封作为弹性密封的背衬；
6.阀门具有自动泄放装置（备选），在阀门完全关闭后，防止阀腔异常升压并检验阀门的效果。 阀门开关指示器与开关位置同步，可以准确显示阀门的开关状态。
