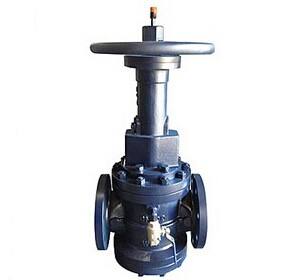

轨道式旋塞阀简述：

轨道式旋塞阀又称将军阀，采用法兰连接的方式，阀体内部采用塞子旋转的原理实现启闭。该旋塞阀设计原理合理、简单、美观，以满足市场需求。适用于压力级 150~900Lb（1.6~32.0MPa），轨道式旋塞阀工作温度为 -29~150℃航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上，作为截断介质的理想装置。双关双断及泄放功能阀门的工作原理关键是安装在旋塞上的两片密封滑片的动作。

轨道式旋塞阀结构特点：

①轨道式旋塞阀在开关过程中，阀体密封面与滑片密封面没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小；
②阀门在维修时，不需将阀门从管线上拆下，只需将阀门底盖拆开，调换一对滑片即可，维修十分方便；
③阀体及旋塞为全通径，介质在通过阀门时无流阻，并且可通球对管道进行清洗，克服了缩径阀门的缺点；
④全通径将军阀的阀体内腔镀有硬铬，密封区域坚硬光滑；
⑤滑片上的弹性密封采用氟橡胶，并且模压成型在滑片表面沟槽中。具有防火功能的金属对金属的密封作为弹性密封的背衬；
⑥轨道式旋塞阀具有自动泄放装置（备选），在阀门完全关闭后，防止阀腔异常升压并检验阀门的效果；
⑦轨道式旋塞阀开关指示器与开关位置同步，可以准确显示齿轮传动全通径将军阀的开关状态。

轨道式旋塞阀工作原理：

当轨道式旋塞阀全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的最低压力降. 当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭. 当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,最后塞子的通道于阀体的通道对齐,使阀门处于全开的状态. 该旋塞阀的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露。
