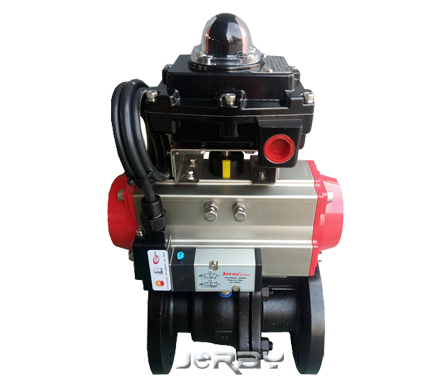

气动法兰球阀的球阀具有防火结构设计 、 采购用ISO5211直接安装执行器的平台设计 、 不阀与球体之间带防爆静电装置 、 阀杆防爆出设计 、 双层阀杆填料符合德国IUVTA-LUFL的阀杆泄漏测试要发 、 蝶形弹片自动压紧填料设计 。 气动法兰球阀具有开关迅速，密封件更换方便。
技术规范
|
设计制造 |
GB标准系列 |
ANSI标准系列 |
JIS标准系列 |
DIN标准系列 |
|
设计标准 |
GB/T12237 |
API608、ANSIB16.34 |
API608 |
DIN3357/1,2 |
|
结构长度 |
GB/T12221 |
ASMEB16.10 |
JIS B2002 |
DIN3202 |
|
法兰尺寸 |
GB/T9113、JB/T79 |
ASME B16.5 |
JISB2212、JIS B2214 |
DIN2543~2545 |
|
试验与试验 |
GB/T13927 |
API598 |
JIS B2003 |
DIN 3230/3 |
技术参数
|
公称通径 |
DN15~200 |
|
连接方式 |
法兰 |
|
气缸选配 |
JRP系列、JRS系列、JRG系列及进口执行器系列 |
|
气缸形式 |
双作用、单作用（弹簧复位） |
|
控制方式 |
二位切断（开关型）、调节型、三段式（开度可选） |
|
公称压力 |
16、25、40Bar，150LB、300LB、10K、20K（如需更高压力订货时请注明） |
|
气源压力 |
双作用：4~8Bar，单作用：5~8Bar |
|
介质温度 |
-40~450℃ |
|
环境温度 |
标准型：-20~80℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯、对位聚苯、金属硬密封、硬质合金 |
|
|
|
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计选型

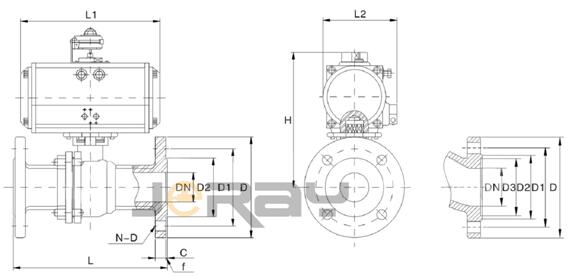

GB系列主要尺外形尺寸—PN16（16bar)
|
公称通径（DN） |
外形尺寸 |
连接尺寸 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
N-D |
|
|
15 |
130 |
141/159 |
71/83 |
204/235 |
95 |
65 |
45 |
14 |
2 |
14-144 |
|
20 |
140 |
141/159 |
71/83 |
209/240 |
105 |
75 |
55 |
16 |
2 |
4-14 |
|
25 |
150 |
159/211 |
83/95 |
214/256 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
165 |
159/248 |
83/107 |
257/277 |
135 |
100 |
78 |
29 |
2 |
418 |
|
40 |
180 |
211/248 |
95/107 |
274/292 |
145 |
110 |
85 |
18 |
3 |
4-18 |
|
50 |
200 |
248/269 |
107/123 |
290/300 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
220 |
248/315 |
107/141 |
310/335 |
180 |
145 |
120 |
20 |
3 |
4-18 |
|
80 |
250 |
269/345 |
123/152 |
346/368 |
195 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
280 |
345/409 |
152/172 |
378/410 |
215 |
180 |
155 |
22 |
3 |
8-18 |
|
125 |
320 |
409/550 |
172/215 |
425/450 |
245 |
210 |
185 |
22 |
3 |
8-148 |
|
150 |
360 |
550/600 |
215/240 |
468/531 |
280 |
240 |
210 |
24 |
3 |
8-22 |
|
200 |
400 |
600/633 |
240/262 |
583/618 |
335 |
295 |
265 |
24 |
3 |
12-22 |
|
|
|
|
|
|
|
|
|
|
|
|
备注：根据不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹想的执行器其相关外形尺寸也随之变化GB系列
主要尺外形尺寸—PN25（25bar)
|
公称通径（DN） |
外形尺寸 |
连接尺寸 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
N-D |
|
|
15 |
130 |
141/159 |
71/83 |
204/235 |
95 |
65 |
46 |
14 |
2 |
4-14 |
|
20 |
140 |
141/159 |
71/83 |
209/240 |
105 |
75 |
56 |
16 |
2 |
4-14 |
|
25 |
150 |
159/211 |
83/95 |
257/265 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
165 |
211/248 |
95/107 |
269/287 |
140 |
100 |
76 |
18 |
3 |
4-18 |
|
40 |
180 |
248/269 |
95/107 |
282/292 |
150 |
110 |
84 |
18 |
3 |
4-18 |
|
50 |
200 |
248/345 |
107/123 |
290/325 |
165 |
125 |
99 |
20 |
3 |
4-18 |
|
65 |
220 |
269/345 |
107/152 |
310/357 |
185 |
145 |
118 |
22 |
3 |
8-18 |
|
80 |
250 |
345/409 |
152/172 |
346/368 |
200 |
160 |
132 |
24 |
3 |
8-18 |
|
100 |
280 |
345/438 |
152/187 |
418/443 |
235 |
190 |
156 |
24 |
3 |
8-22 |
|
125 |
320 |
438/550 |
187/215 |
460/503 |
270 |
220 |
184 |
26 |
3 |
8-26 |
|
150 |
360 |
550/600 |
215/240 |
518/563 |
300 |
250 |
211 |
28 |
3 |
8-26 |
|
200 |
400 |
633/730 |
262/330 |
583/618 |
360 |
310 |
274 |
30 |
3 |
12-26 |
GB系列主要尺外形尺寸—PN40（40bar)
|
公称 通径（DN） |
外形尺寸 |
连接尺寸 |
|
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
D3 |
C |
f |
N-D |
|
|
15 |
130 |
141/159 |
71/83 |
204/235 |
95 |
65 |
46 |
40*4 |
14 |
2 |
4-14 |
|
20 |
140 |
159/211 |
83/95 |
240/252 |
105 |
75 |
56 |
51*4 |
16 |
2 |
4-14 |
|
25 |
152 |
211/248 |
95/107 |
257/265 |
115 |
85 |
65 |
58* |
16 |
2 |
4-14 |
|
32 |
180 |
211/248 |
95/107 |
269/287 |
140 |
100 |
76 |
66*4 |
18 |
3 |
4-18 |
|
40 |
200 |
248/269 |
107/123 |
282/292 |
150 |
100 |
84 |
76*4 |
18 |
3 |
4-18 |
|
50 |
220 |
248/315 |
107/141 |
300/325 |
165 |
125 |
99 |
88*4 |
20 |
3 |
4-18 |
|
65 |
250 |
269/345 |
123/152 |
335/357 |
185 |
145 |
118 |
110*4 |
22 |
3 |
8-18 |
|
80 |
280 |
345/409 |
152/172 |
368/400 |
200 |
160 |
132 |
121*4 |
24 |
3 |
8-18 |
|
100 |
320 |
409/438 |
172/187 |
418/506 |
235 |
190 |
156 |
150*4.5 |
24 |
3 |
8-22 |
|
125 |
400 |
550/600 |
215/240 |
445/548 |
270 |
220 |
184 |
176*4.4 |
26 |
3 |
8-26 |
|
150 |
400 |
600/633 |
215/262 |
563/598 |
300 |
250 |
211 |
204*435 |
28 |
3 |
2-26 |
|
200 |
502 |
730 |
330 |
636/666 |
375 |
320 |
284 |
260*4.5 |
34 |
3 |
12-30 |
ANSI-150LB系列主要外型及连接尺寸表
|
公称通径（DN） |
外形尺寸 |
连接尺寸 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
N-D |
|
|
15 |
108 |
141/159 |
71/83 |
204/235 |
89 |
60.5 |
35 |
11.5 |
1.6 |
4-16 |
|
20 |
117 |
141/159 |
71/83 |
209/240 |
98 |
70 |
43 |
11.5 |
1.6 |
4-16 |
|
25 |
127 |
159/211 |
83/95 |
257/265 |
108 |
79.5 |
51 |
12 |
1.6 |
4-16 |
|
32 |
140 |
211/248 |
95/107 |
269/287 |
117 |
89 |
64 |
13 |
1.6 |
4-16 |
|
40 |
165 |
248/269 |
95/107 |
282/292 |
127 |
98.5 |
73 |
15 |
1.6 |
4-16 |
|
50 |
178 |
248/345 |
107/123 |
290/325 |
152 |
120.5 |
92 |
16 |
1.6 |
4-16 |
|
65 |
190 |
269/345 |
107/152 |
310/357 |
178 |
139.5 |
105 |
18 |
1.6 |
4-19 |
|
80 |
203 |
345/409 |
152/172 |
346/368 |
190 |
152.5 |
127 |
19 |
1.6 |
4-19 |
|
100 |
229 |
345/438 |
152/187 |
418/443 |
229 |
190.5 |
157 |
24 |
1.6 |
4-19 |
|
125 |
356 |
438/550 |
187/215 |
460/503 |
254 |
216 |
186 |
24 |
1.6 |
4-19 |
|
150 |
394 |
550/600 |
215/240 |
518/563 |
279 |
241.5 |
216 |
26 |
1.6 |
8-19 |
|
200 |
457 |
633/730 |
262/330 |
583/618 |
343 |
298.5 |
270 |
26 |
1.6 |
8-22 |
ANSI-300LB系列主要外型及连接尺寸表
|
公称 通径（DN） |
外形尺寸 |
连接尺寸 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
N-D |
|
|
15 |
140 |
141/159 |
71/83 |
204/235 |
95 |
65.7 |
35 |
15 |
1.6 |
4-16 |
|
20 |
152 |
159/211 |
83/95 |
240/252 |
117 |
82.5 |
43 |
16 |
1.6 |
4-19 |
|
25 |
165 |
211/248 |
95/107 |
257/265 |
124 |
88.9 |
51 |
18 |
1.6 |
4-19 |
|
32 |
178 |
211/248 |
95/107 |
269/287 |
133 |
98.4 |
64 |
19 |
1.6 |
4-19 |
|
40 |
190 |
248/269 |
107/123 |
282/292 |
155 |
114.3 |
73 |
21 |
1.6 |
4-22 |
|
50 |
216 |
248/315 |
107/141 |
300/325 |
165 |
127 |
92 |
23 |
1.6 |
8-19 |
|
65 |
241 |
269/345 |
123/152 |
335/357 |
191 |
149.2 |
105 |
26 |
1.6 |
8-22 |
|
80 |
283 |
345/409 |
152/172 |
368/400 |
210 |
168.3 |
127 |
29 |
1.6 |
8-22 |
|
100 |
305 |
409/438 |
172/187 |
418/506 |
254 |
200 |
157 |
32 |
1.6 |
8-22 |
|
125 |
381 |
550/600 |
215/240 |
445/548 |
279 |
234.9 |
186 |
35 |
1.6 |
8-22 |
|
150 |
403 |
600/633 |
215/262 |
563/598 |
318 |
269.9 |
216 |
37 |
1.6 |
12-22 |
|
200 |
502 |
730 |
330 |
636/666 |
381 |
330.2 |
270 |
42 |
1.6 |
12-25 |
JIS 10K系列主要外型及连接尺寸表
|
公称通径（DN） |
外形尺寸 |
连接尺寸 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
N-D |
|
|
15 |
110 |
141/159 |
71/83 |
204/235 |
95 |
70 |
52 |
12 |
1 |
4-16 |
|
20 |
117 |
141/159 |
71/83 |
209/240 |
100 |
75 |
58 |
14 |
1 |
4-16 |
|
25 |
127 |
159/211 |
83/95 |
257/265 |
125 |
90 |
70 |
14 |
1 |
4-19 |
|
32 |
140 |
211/248 |
95/107 |
269/287 |
135 |
100 |
80 |
16 |
2 |
4-19 |
|
40 |
165 |
248/269 |
95/107 |
282/292 |
140 |
105 |
85 |
16 |
2 |
4-19 |
|
50 |
178 |
248/345 |
107/123 |
290/325 |
155 |
120 |
100 |
16 |
2 |
4-19 |
|
65 |
190 |
269/345 |
107/152 |
310/357 |
175 |
140 |
120 |
18 |
2 |
4-19 |
|
80 |
203 |
345/409 |
152/172 |
346/368 |
185 |
150 |
130 |
18 |
2 |
8-19 |
|
100 |
229 |
345/438 |
152/187 |
418/443 |
210 |
175 |
155 |
18 |
2 |
8-19 |
|
125 |
356 |
438/550 |
187/215 |
460/503 |
250 |
210 |
185 |
20 |
2 |
8-23 |
|
150 |
394 |
550/600 |
215/240 |
518/563 |
280 |
240 |
215 |
22 |
2 |
8-23 |
|
200 |
457 |
633/730 |
262/330 |
583/618 |
330 |
290 |
265 |
22 |
2 |
12-23 |
附件选型及用处
|
电磁换向阀 |
双作用选二位五能、单作用二位三通、单电控双电控订货时注明，电磁换向阀起到换气做用 |
|
限位开关 |
远程反馈开关信号 |
|
手操机构 |
可实现手动开、关阀门 |
|
定位器 |
输入模拟量信号（4-20mA或者0-10V），调节阀门开度大小 |
|
气源处理三联件 |
对气源进行稳压、过滤、气缸润滑 |
|
备注 |
以上附件不是标准配件，如需配置请订货时候注明，电磁换向阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 |

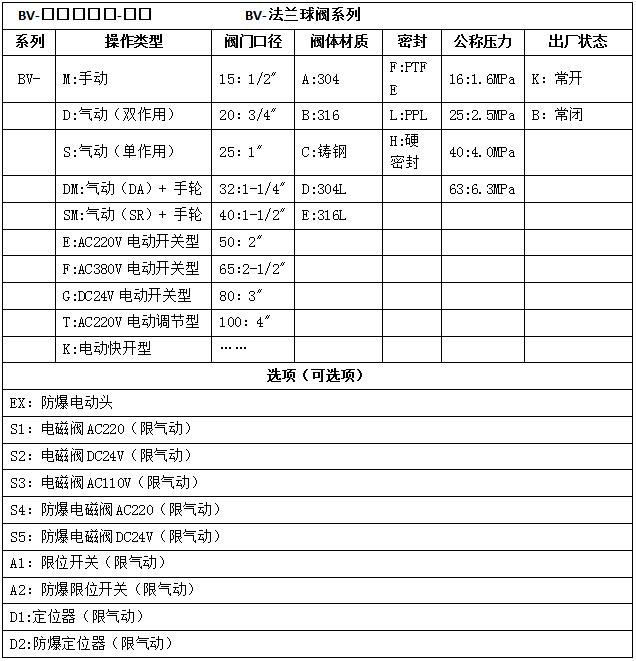

型号选型表
