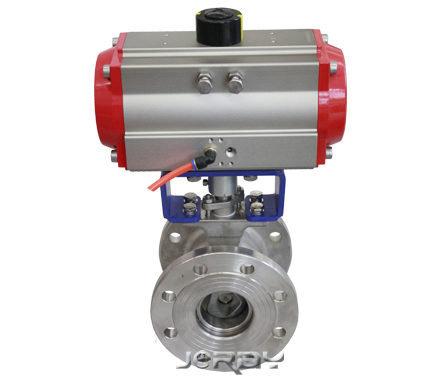

气动V型切断球阀，球芯是一种V型切口球面板，球芯的上端下端设有转动轴，此阀门有坚固结构，抗磨损的阀内材料，直流式通道，阀座带有增能环可调节密封力。关闭时V形切口与阀座产生楔形剪切力，广泛应用于浆料、泥浆颗粒状及纤维环境中，气动控制与阀门定位器配套实现比例调节，配带阀门的控制箱即快速切断。
设计特点
防火结构设计
采购用ISO5211直接安装执行器的平台设计
不阀与球体之间带防爆静电装置
阀杆防爆出设计
双层阀杆填料符合德国IUVTA-LUFL的阀杆泄漏测试要发
双蝶形弹片自动压紧填料设计
技术规范
设计制造
GB标准系列
ANSI标准系列
JIS标准系列
DIN标准系列
设计标准
GB/T12237
API608、ANSIB16.34
API608
DIN3357/1,2
结构长度
GB/T12221
ASMEB16.10
JIS B2002
DIN3202
法兰尺寸
GB/T9113、JB/T79
ASME B16.5
JISB2212、JIS B2214
DIN2543~2545
试验与试验
GB/T13927
API598
JIS B2003
DIN 3230/3
技术参数
公称通径
对夹：DN25~250MM、法兰DN250~500MM
连接方式
法兰、对夹
气缸选配
JRP系列、JRS系列、JRG系列及进口执行器系列
气缸形式
双作用、单作用（弹簧复位）
控制方式
二位切断（开关型）、调节型、三段式（开度可选）
公称压力
16、25、40Bar，150LB、300LB、10K、20K（如需更高压力订货时请注明）
气源压力
双作用：4~8Bar，单作用：5~8Bar
介质温度
-40~450℃
环境温度
标准型：-20~80℃
阀体材质
碳钢、不锈钢
密封材质
聚四氟乙烯、对位聚苯、金属硬密封、硬质合金
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计选型

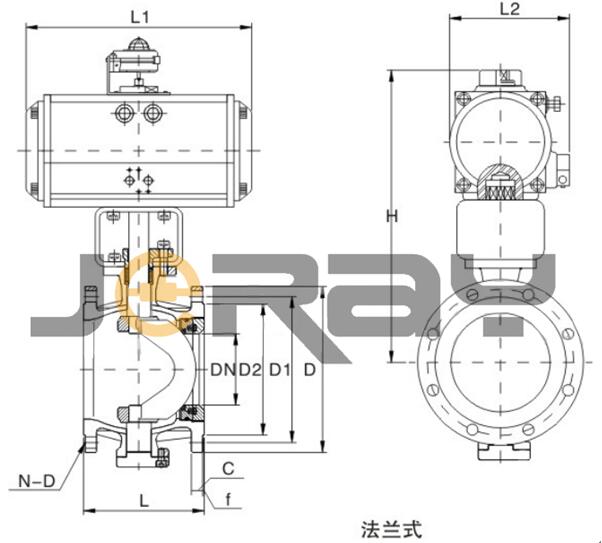

注要外形尺寸——PN16(16bar) ——法兰式
|
公称通径（DN） |
外形尺寸 |
连接尺寸 |
|||||||
|
L |
L1 |
H |
D |
D1 |
D2 |
C |
F |
n-d |
|
|
25 |
102 |
159/248 |
260/290 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
105 |
159/248 |
267/297 |
140 |
100 |
76 |
18 |
3 |
4-18 |
|
40 |
114 |
211/269 |
292/312 |
150 |
110 |
84 |
18 |
3 |
4-18 |
|
50 |
125 |
269/315 |
327/340 |
185 |
145 |
118 |
20 |
3 |
4-18 |
|
65 |
145 |
269/315 |
327/340 |
185 |
145 |
118 |
20 |
3 |
4-18 |
|
80 |
165 |
315/345 |
359/381 |
200 |
160 |
132 |
20 |
3 |
8-18 |
|
100 |
194 |
345/409 |
395/412 |
220 |
180 |
156 |
22 |
3 |
8-18 |
|
125 |
213 |
409/438 |
399/416 |
250 |
210 |
184 |
22 |
3 |
8-18 |
|
150 |
229 |
438/550 |
461/486 |
285 |
240 |
211 |
24 |
3 |
8-22 |
|
200 |
243 |
550/600 |
509/553 |
340 |
295 |
266 |
24 |
3 |
12-22 |
|
250 |
297 |
633/730 |
603/628 |
405 |
355 |
319 |
26 |
3 |
12-26 |
|
300 |
334 |
730 |
790/825 |
460 |
410 |
370 |
28 |
4 |
12-26 |
|
350 |
414 |
1180 |
828/858 |
520 |
470 |
429 |
30 |
4 |
16-26 |
|
400 |
490 |
1180 |
1063 |
580 |
525 |
480 |
32 |
4 |
16-30 |
|
500 |
600 |
1320 |
- |
715 |
650 |
609 |
36 |
4 |
16-33 |
注要外形尺寸——PN25(25bar) ——法兰式
|
公称通径（DN） |
外形尺寸 |
连接尺寸 |
|||||||
|
L |
L1 |
H |
D |
D1 |
D2 |
C |
F |
n-d |
|
|
25 |
102 |
159/248 |
260/290 |
115 |
85 |
65 |
16 |
3 |
4-14 |
|
32 |
105 |
159/248 |
267/297 |
140 |
100 |
76 |
18 |
3 |
4-18 |
|
40 |
114 |
211/269 |
292/312 |
150 |
110 |
84 |
18 |
3 |
4-18 |
|
50 |
124 |
248/315 |
315/325 |
165 |
125 |
99 |
20 |
3 |
4-18 |
|
65 |
145 |
315/345 |
340/362 |
185 |
145 |
118 |
22 |
3 |
8-18 |
|
80 |
165 |
345/409 |
381/398 |
200 |
160 |
132 |
24 |
3 |
8-18 |
|
100 |
194 |
345/409 |
395/412 |
235 |
190 |
156 |
24 |
3 |
8-22 |
|
125 |
213 |
409/438 |
416/441 |
270 |
220 |
184 |
26 |
3 |
8-26 |
|
150 |
229 |
438/550 |
486/530 |
300 |
250 |
211 |
28 |
3 |
8-26 |
|
200 |
243 |
550/600 |
553/578 |
360 |
310 |
274 |
30 |
3 |
12-26 |
|
250 |
297 |
633/730 |
628/673 |
425 |
370 |
330 |
32 |
3 |
12-30 |
|
300 |
334 |
730 |
725/755 |
485 |
430 |
389 |
34 |
4 |
46-30 |
|
350 |
141 |
1180 |
858/- |
555 |
490 |
448 |
38 |
4 |
16-33 |
|
400 |
490 |
1180 |
-/- |
620 |
550 |
503 |
40 |
4 |
16-36 |
|
500 |
600 |
1320 |
- |
730 |
660 |
609 |
44 |
4 |
20-36 |
备注：根据不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化

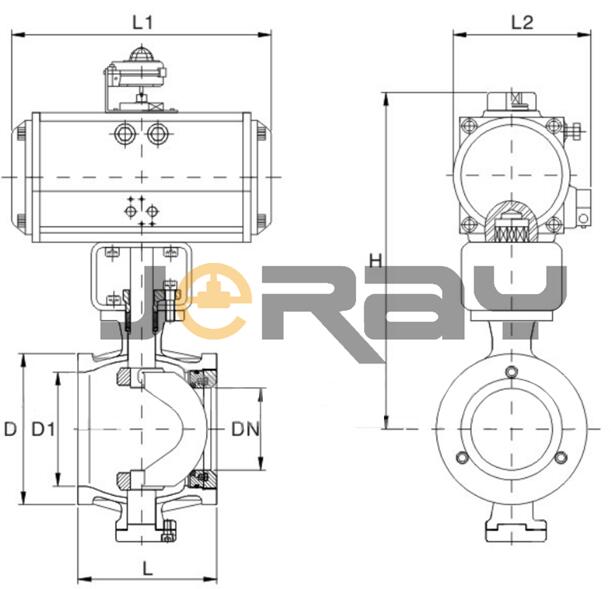

GB系列主要尺外形尺寸—PN16、25（16、25bar)—对夹式
|
公称通径（DN） |
外形尺寸 |
连接尺寸 |
||||
|
L |
L1 |
L2 |
H |
D |
D1 |
|
|
25 |
62 |
159/248 |
83 |
260/290 |
68 |
38 |
|
32 |
62 |
159/248 |
95 |
267/297 |
78 |
42 |
|
40 |
62 |
211/248 |
107 |
292/312 |
85 |
60 |
|
50 |
75 |
248/269 |
107 |
292/312 |
100 |
75 |
|
65 |
90 |
248/315 |
123 |
332/340 |
120 |
75 |
|
80 |
100 |
269/345 |
141 |
359/381 |
130 |
94 |
|
100 |
115 |
345/409 |
152 |
394/411 |
158 |
110 |
|
125 |
129 |
409/438 |
187 |
410/416 |
180 |
135 |
|
150 |
160 |
438/550 |
215 |
461/486 |
216 |
165 |
|
200 |
200 |
550/600 |
240 |
509/553 |
268 |
210 |
|
250 |
240 |
633/730 |
262 |
572/628 |
325 |
260 |
备注：根据不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹想的执行器其相关外形尺寸也随之变化。
附件选型及用处
|
电磁换向阀 |
双作用选二位五能、单作用二位三通、单电控双电控订货时注明，电磁换向阀起到换气做用 |
|
限位开关 |
远程反馈开关信号 |
|
手操机构 |
可实现手动开、关阀门 |
|
定位器 |
输入模拟量信号（4-20mA或者0-10V），调节阀门开度大小 |
|
气源处理三联件 |
对气源进行稳压、过滤、气缸润滑 |
|
备注 |
以上附件不是标准配件，如需配置请订货时候注明，电磁换向阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 |
备注：1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要求或加大执行器规格，具体参数和外尺寸请身我们索取。

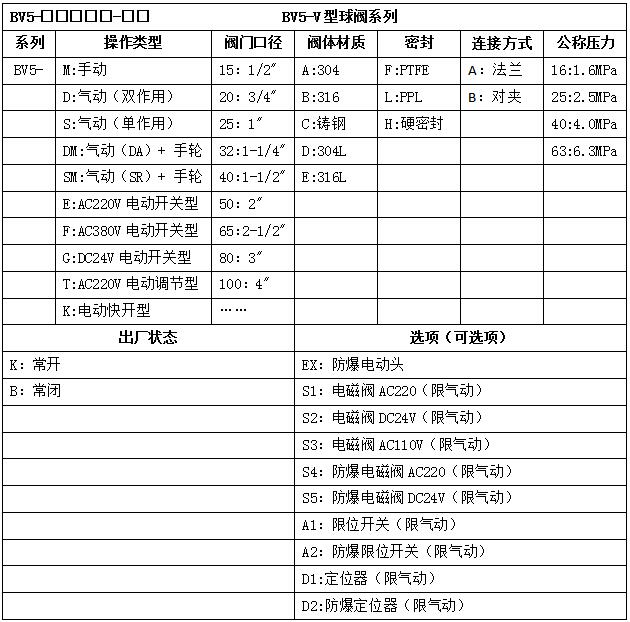

型号选型
