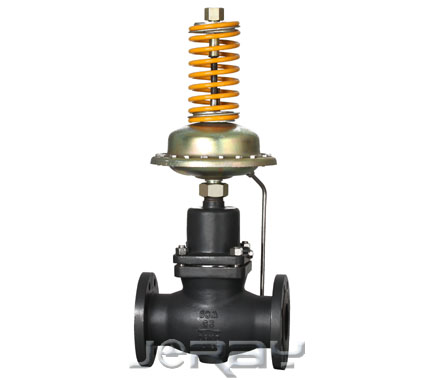

JR300D02Y自力式（阀前）压力控制阀| 上海经瑞流体控制有限公司

工艺介质的阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在盘上，产生的作用力于弹簧的反作用力相平衡，决定阀芯、阀座的相对位置控制阀后压力。当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯阀关向阀座的位置，直到顶盘的作用力与弹簧反作用力相平衡为止。这时阀芯与阀座之间的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2当需要改变阀后压力P2的设定值，可调整调节螺母 .

技术参数和性能

阀体
公称通径		DN15~DN250mm
公称压力		PN1.6、4.0MPa
法兰标准		ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料		铸铁（HT200）、铸钢（ZG230-450)、铸不锈钢（Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti
阀芯材料	硬密封	不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi)
	软密封	不锈钢镶嵌橡胶圈
压力平衡		不锈钢波纹管（DN15~DN125）、平衡膜片（DN150~DN250）

执行器
有效面积（C㎡）	32※	80	250	630
压力设定范围（MPa）	1.0~1.6	0.1~0.5	0.015~0.25	0.005~0.035
压力设定范围（MPa）	0.3~112	0.1~0.25	0.01~0.06	0.005~0.035
保证压力阀正常工作的最小压阀△P	≥0.05	≥0.04	≥0.01	≥0.005
允许上膜室之间最大压差（MPa）	2.0	1.25	0.4	0.15
材料	膜盖：钢板镀锌，膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管Φ10*1（mm），卡套式接头：R1/4”

注：该有效面积所有对应的压力设定范围不适用于DN150~250

性能

设定值偏差 ±8%
允许泄漏量（在规定实验条件下）	硬密封	4*0.01%阀额定容量
	软密封	DN15~DN50	DN65~DN125	DN150~DN250
		10气泡/min	20气泡/min	40气泡/min

结构简图
1：阀体	2：阀座	3：阀轴	4：阀盖
7：弹簧	8：调节螺母	9：导压管	10：波纹管

允许工作温度

公称通径		DN15~125mm	DN 150~250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长≤200℃
		冷却罐和散热≤350℃※	冷却罐和加长≤350℃※
	软密封	≤150℃

注：※表示该闪允许工作温度，仅当介抽为蒸汽式有效，且耐温之至350摄氏度需先用PN40阀体

额定流量系数、噪音衡量系数、允许压差
公称通径DN		15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数KvS		4	6.3	8	16	20	32	50	80	125
器音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	.05	.045	0.4	0.35	0.3	0.2	0.2
允许压阀MPa	PN16	1.6
允许压阀MPa	PN40	2.0								1.5		1.2	1.0

控制阀尺寸及重量见图1-3
DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250
L（mm）	130	150	160	180	200	230	290	310	350	400	480	600	730
B（mm）	212	212	238	238	240	240	275	275	380	380	326	354	404
重量（KG）	6.2	6.7	9.7	13	14	17	29	33	60	70	80	140	220
B1（mm）	-	-	-	-	-	-	-	-	-	-	630	855	1205
重量（KG）	-	-	-	-	-	-	-	-	-	-	140	210	300
执行器尺寸及重量见图4
有效面积（CM²）	32			80				250			630
R(mm)	172			172				263			380
H(mm)	435			430				470			520
重量（kg)	7.5			7.5				13			28
