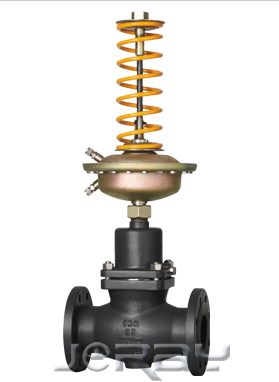

JR300D03Y自力式(压阀上升阀闭)压力控制阀,由控制阀门、执行器和一个设定压力的弹簧组成适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的阀前压力控制,当阀前压力升高时,控制阀关闭。
主要特点如下:
1:具有压力平衡功能,灵敏度高
2:低噪音,性能可靠,免于维护
3:采用标准摸块化设行
4:通过组合件,可以进行多项组合控制
工作原理
艺介质通过阀节流后,进入被控制设备,而被控设备的差压,分别引入阀的上、下膜室,在上、下膜室内产生推力,并与弹簧反力相平衡,从而确定了阀芯写阀座的相对位置,而阀芯写阀座的相对位置确定了差压值△P的大小。当被控差压变化时,力的平衡被破坏,从而带动阀芯运动,而阀当需要改变差压设定值时,可调整节螺母。
技术参数和性能
阀体 |
||
公称通径 |
DN15~DN250mm |
|
公称压力 |
PN1.6、4.0MPa |
|
法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) |
|
阀体材料 |
铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti |
|
阀芯材料 |
硬密封 |
不锈钢(1Cr18ni9Ti、1Cr18Ni12MoTi) |
软密封 |
不锈钢镶嵌橡胶圈 |
|
压力平衡 |
不锈钢波纹管(DN15~DN125)、平衡膜片(DN150~DN250) |
执行器 |
|||
有效面积(C㎡) |
80 |
250 |
630 |
压力设定范围(MPa) |
0.1~0.5 |
0.015~0.25 |
0.005~0.035 |
0.1~0.25 |
0.01~0.06 |
||
保证压力阀正常工作的最小压阀△P |
≥0.04 |
≥0.01 |
≥0.005 |
允许上膜室之间最大压差(MPa) |
1.25 |
0.4 |
0.15 |
材料 |
膜盖:钢板镀锌,膜片:EPDM或FKM夹纤维 |
||
控制管线、接头 |
铜管或钢管Φ10*1(mm),卡套式接头:R1/4” |
注:该有效面积所有对应的压力设定范围不适用于DN150~250
性能
设定值偏差 ±8% |
||||
允许泄漏量(在规定实验条件下) |
硬密封 |
4*0.01%阀额定容量 |
||
软密封 |
DN15~DN50 |
DN65~DN125 |
DN150~DN250 |
|
10气泡/min |
20气泡/min |
40气泡/min |

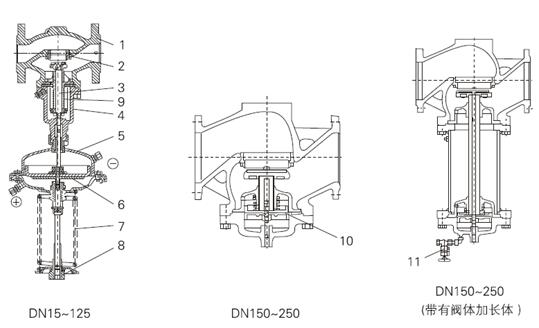

结构简图 |
|||
1:阀体 |
2:阀座 |
3:阀轴 |
4:阀盖 |
5:膜盖 |
6:膜片 |
7:弹簧 |
8:调节螺母 |
9:波纹管 |
10:平衡膜片 |
11:充注阀 |
|
允许工作温度
公称通径 |
|
DN15~125mm |
DN 150~250mm |
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
冷却罐≤200℃ |
冷却罐和加长≤200℃ |
||
冷却罐和散热≤350℃※ |
冷却罐和加长≤350℃※ |
||
软密封 |
≤150℃ |
注:※表示该闪允许工作温度,仅当介抽为蒸汽式有效,且耐温之至350摄氏度需先用PN40阀体

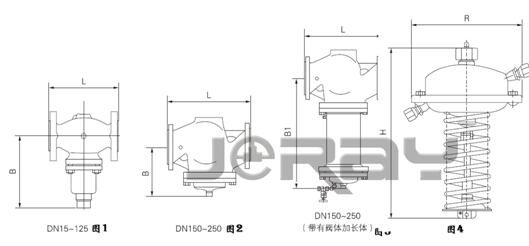

控制阀尺寸及重量见图1-3 |
|||||||||||||
DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
L(mm) |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
B(mm) |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
326 |
354 |
404 |
重量(KG) |
6.2 |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |
B1(mm) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
630 |
855 |
1205 |
重量(KG) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
140 |
210 |
300 |
执行器尺寸及重量见图4 |
|||||||||||||
有效面积(CM2) |
32 |
80 |
250 |
630 |
|||||||||
R(mm) |
172 |
172 |
263 |
380 |
|||||||||
H(mm) |
435 |
430 |
470 |
520 |
|||||||||
重量(kg) |
7.5 |
7.5 |
13 |
28 |
