概述

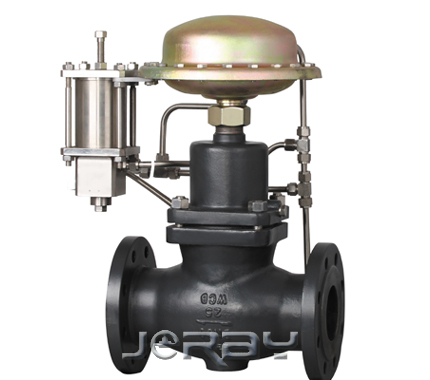

JR300D12Y指挥器操作型自力式（阀后）压力控制阀，由控制阀门、执行器和一个设定压力的指挥器组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀后压力控制，当阀后压力升高时控阀关闭。

工作原理

工艺介质沿箭头所指方向流经控制阀，借助于导压管（4）装阀前压力P1传输到指挥器，依赖于设定的调节阀螺（15）的调整，指挥器内产生的一个相应操作压力Ps.阀后作用调压阀，操作压力Ps作用于执行机构上膜室，设定压力（阀后压力）P2作用下膜室，并与指挥器反馈信号口相连。当设定压力P2上升指挥器内弹簧（13）压缩量加大，指挥器阀芯（12）向关闭方向（向下）移动，PS之下降，这样至恢复为原设定值。当P2增大，上膜室内Ps减少，导致设节机构阀芯关闭方向移动，从耐降低P2，直当现场设定阀后（或阀前）压力时，可通过调节螺钉（15）与针阀（16）来设定。

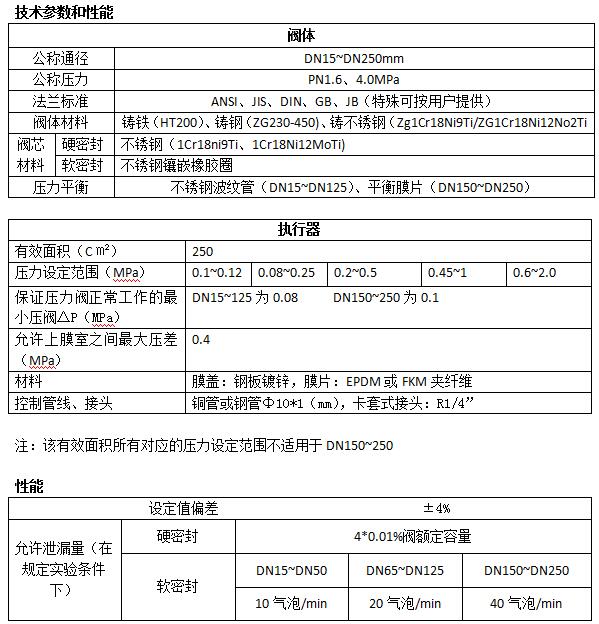

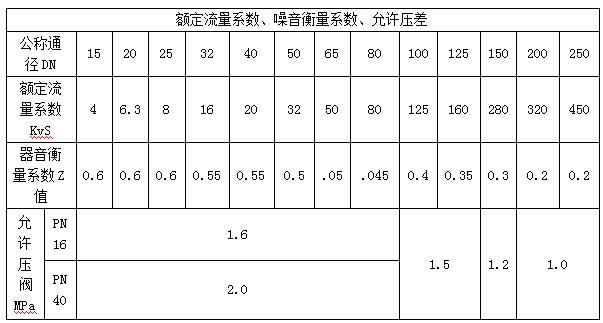

注：※表示该闪允许工作温度，仅当介抽为蒸汽式有效，且耐温之至350摄氏度需先用PN40

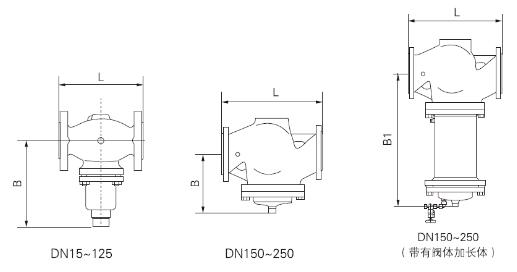

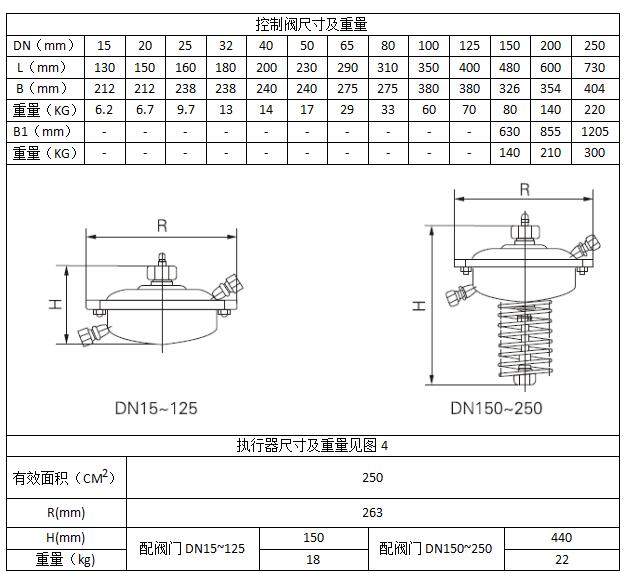

阀体
