JR300D13R指挥器操作型自力式（阀前）压力控制阀

概述

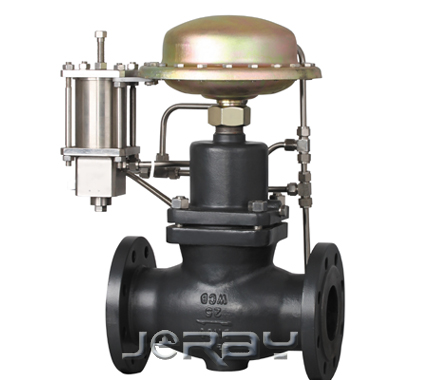

JR300D13R指挥器操作型自力式（阀前）压力控制阀，由控制阀门执行器和一个设定压力的指挥器组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀前压力控制，当阀前压力升高时，控制阀开启。

工作原理

工艺介质沿箭头所指方向流经调压阀，借助于导压管（4）将阀前压力P1传输到指挥器，依赖于设定的调节阀螺钉（15）的调整，指挥器内产生一个相应的操作压力Ps

阀前作用调压阀，操作压力Ps作用于执行机构下膜室，调定压力（阀前压）P1作用上膜室，阀前压力与指挥器反馈信号想连。当设定上升时，指挥器内弹簧（13）在P1作用下压缩，指挥器阀芯（12）向关闭方向（向下）移动，Ps值下降，这样，执行机构下膜室内P2减小，上膜增大，导致调节机构阀芯向开启方向移动，从而降低P1，直至恢复为原设定值。当P1下降时，作用方向与上术相反。

当现场设定阀后（或阀前）压力时，可通过调节螺钉（15）于针阀（16）来设定压力。

主要特点如下：

1：具有压力平衡功能，灵敏度高

2：低噪音，性能可靠，免于维护

3：采用标准摸块化设行

4：控制精度高

技术参数和性能

阀体
公称通径		DN15~DN250mm
公称压力		PN1.6、4.0MPa
法兰标准		ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料		铸铁（HT200）、铸钢（ZG230-450)、铸不锈钢（Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti
阀芯材料	硬密封	不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi)
	软密封	不锈钢镶嵌橡胶圈
压力平衡		不锈钢波纹管（DN15~DN125）、平衡膜片（DN150~DN250）

执行器
有效面积（C㎡）	250
压力设定范围（MPa）	0.1~0.12	0.08~0.25	0.2~0.5	0.45~1	0.6~2.0
保证压力阀正常工作的最小压阀△P（MPa）	DN15~125为0.08 DN150~250为0.1
允许上膜室之间最大压差（MPa）	0.4
材料	膜盖：钢板镀锌，膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管Φ10*1（mm），卡套式接头：R1/4”

注：该有效面积所有对应的压力设定范围不适用于DN150~250

性能

设定值偏差 ±4%
允许泄漏量（在规定实验条件下）	硬密封	4*0.01%阀额定容量
	软密封	DN15~DN50	DN65~DN125	DN150~DN250
		10气泡/min	20气泡/min	40气泡/min

结构简图
1：阀体	2：阀座	3：阀杆	4：阀前压力P1导压管
5：平衡波纹管	6：行程显示件	7：膜片	8：弹簧
9：操作压力Ps导压管	10:阀后压力P2导压管	11：指挥器	12指挥阀芯
13：弹簧	14：波纹管	15：调节螺钉	16：可调针阀

允许工作温度

公称通径		DN15~125mm	DN 150~250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长≤200℃
		冷却罐和散热≤350℃※	冷却罐和加长≤350℃※
	软密封	≤150℃

注：※表示该闪允许工作温度，仅当介抽为蒸汽式有效，且耐温之至350摄氏度需先用PN40阀体

控制阀尺寸及重量
DN（mm）	15	20		25	32	40		50	65	80	100	125	150		200	250
L（mm）	130	150		160	180	200		230	290	310	350	400	480		600	730
B（mm）	212	212		238	238	240		240	275	275	380	380	326		354	404
重量（KG）	6.2	6.7		9.7	13	14		17	29	33	60	70	80		140	220
B1（mm）	-	-		-	-	-		-	-	-	-	-	630		855	1205
重量（KG）	-	-		-	-	-		-	-	-	-	-	140		210	300

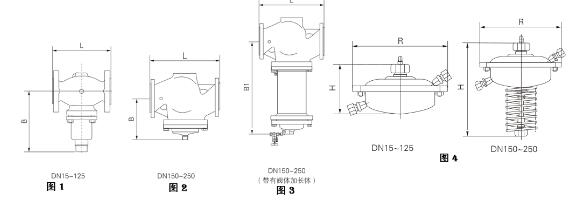

执行器尺寸及重量见图4
有效面积（CM²）			250
R(mm)			263
H(mm)			配阀门DN15~125				150			配阀门DN150~250				440
重量（kg)							18							22
