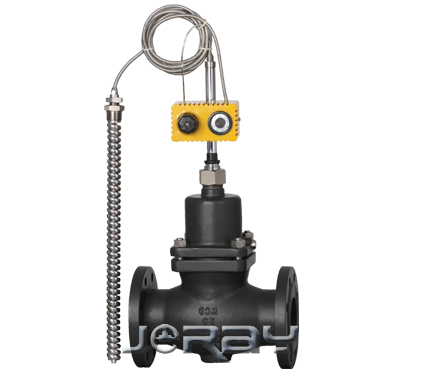

JR300T01Y、JR300T01R自力式温度控制阀加热型，由控制阀门和一个带定点调节的温控器组成。
适用于非腐蚀性的液体、气体和蒸汽，在各种加热系统中的温度控制，当被控介质温度升高时，控制阀关闭
主要特点如下：
1：具有压力平衡功能，灵敏度高
2：低噪音，性能可靠，免于维护
3：采用标准摸块化设行
4：采用进口定点调整器，质量可靠，具有超温保护工能
5、通过组合件，可以进行多项组合控制

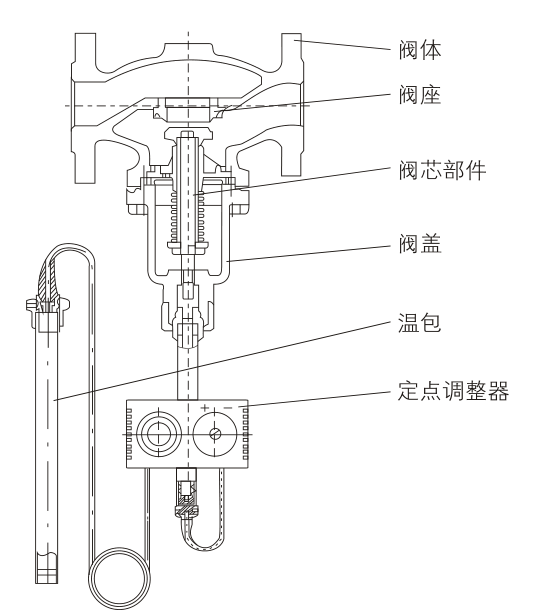

工作原理
当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控温度为恒定值。阀门开度大小与被控对象实际温度和设定温度的差值有关。
技术参数和性能
|
阀体 |
||
|
公称通径 |
DN15~DN150mm |
|
|
公称压力 |
PN1.6、4.0MPa |
|
|
法兰标准 |
ANSI、JIS、DIN、GB、JB（特殊可按用户提供） |
|
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450)、铸不锈钢（Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti |
|
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi) |
|
软密封 |
不锈钢镶嵌橡胶圈 |
|
|
压力平衡 |
不锈钢波纹管（DN15~DN125）、平衡膜片（DN150~DN250） |
|
|
执行器 |
|||||||
|
执行器编号 |
T06 |
T17 |
|||||
|
温度设定范围℃ |
-20~50 20~90 40~110 60~120 |
||||||
|
特殊温度调定℃ |
110~180 180~250 |
||||||
|
温度保护 |
超值设定值100℃以内 |
||||||
|
时间常数（S） |
120 |
20 |
|||||
|
温包材料 |
铜镀镍 |
||||||
|
毛细管长度 |
50，10，15米 |
||||||
|
性能 |
|||||||
|
设定值偏差 |
±1.5℃ |
||||||
|
允许泄漏量（在规定实验条件下） |
硬密封 |
4×0.01%阀额定容量 |
|||||
|
软密封 |
DN15~50 |
DN65~125 |
DN15~250 |
||||
|
10气泡/min |
20气泡/min |
40气泡/min |
|||||
注：该有效面积所有对应的压力设定范围不适用于DN150~250
性能
|
设定值偏差 |
±4% |
||||
|
允许泄漏量（在规定实验条件下） |
硬密封 |
4*0.01%阀额定容量 |
|||
|
软密封 |
DN15~DN50 |
DN65~DN125 |
DN150~DN250 |
||
|
10气泡/min |
20气泡/min |
40气泡/min |
|||
|
允许工作温度 |
|||||||||||||||
|
公称通径 |
DN15~150mm |
||||||||||||||
|
密封型式 |
硬密封 |
≤150℃ |
|||||||||||||
|
散热片≤200℃ |
|||||||||||||||
|
PN16阀体加散热片≤300℃※，PN40阀体加散热片≤350℃※ |
|||||||||||||||
|
软密封 |
≤150℃ |
||||||||||||||
|
客定流量系数、噪音衡量系数、允许压差 |
|||||||||||||||
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
40 |
65 |
80 |
100 |
125 |
150 |
||||
|
额定流量系数KvS |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
||||
|
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
1.3 |
||||
|
允许压差
|
PN16 |
1.6 |
1.5 |
1.2 |
|||||||||||
|
PN40 |
2.0 |
||||||||||||||
|

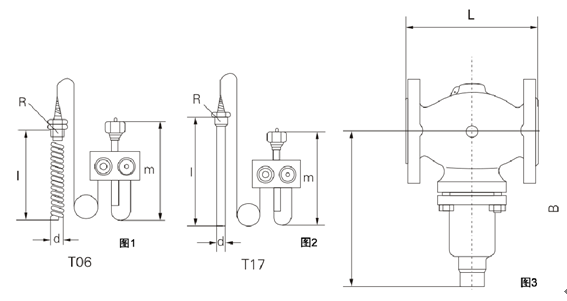

控阀尺寸及重量（如：图1，图2） |
|||||||||||
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L(mm) |
130 |
150 |
16 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
|
B(mm) |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
|
重量（kg） |
6.2 |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
|
执行器尺寸及重量 |
|||||||||||
|
型号 |
I(mm) |
d(mm) |
R(mm) |
M |
重量（kg） |
||||||
|
T006 |
380 |
24 |
1” |
280 |
3.0 |
||||||
|
T17 |
500 |
30 |
1” |
280 |
3.5 |
||||||
执行器T06于T17的区别
T06型温包与被控介质通过温包套管隔离开，即不直接与介质接触，利于维护，但反应速度较慢，适合控制液体介质
T17型温包与被控介质直接接触，且感温面积大，因些反应速度快，但不利于维护，适合控制气温度，也可用来控制液体温度。
