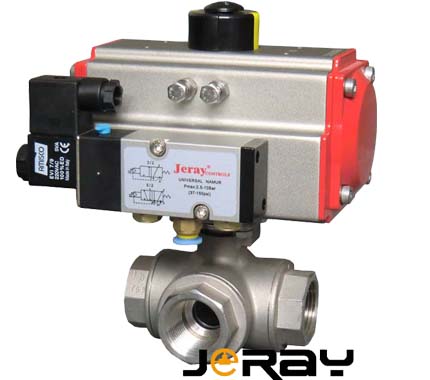

气动三通螺纹球阀有两座和四座密封结构，阀芯通道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯通道与管道口的连接状态，可实现对三条支管不同的组合控制。 具体流向选择可查阅具体流向图。是航空航天，石油化工、灌装设备、涂料设备，干燥设备、真空设备、电镀设备、清洗设备、实验设备、消防设备、生物制药、农业机械、食品机械、纺织印染、船舶工业、自动控制、等行业的首选产品。
技术规范
|
设计依据 |
GB标准 |
ANS标准 |
|
设计标准 |
GB/12237 |
ANSI B16.34 |
|
连接法兰尺寸 |
GB/9113、JB/T79 |
ANSI B16.5 |
|
试验和检验 |
JB/T9092 |
API598 |
备注：球阀结构长度及连接尺寸可根据客户要求设计制造
技术参数
|
公称通径 |
DN15~50 |
|
连接方式 |
螺纹 |
|
气缸选配 |
JRP系列、JRS系列、JRG系列及进口执行器系列 |
|
气缸形式 |
双作用、单作用（弹簧复位） |
|
控制方式 |
换向、分流 |
|
公称压力 |
16、25、40Bar，150LB、300LB、10K、20K（如需更高压力订货时请注明） |
|
气源压力 |
双作用：4~8Bar，单作用：5~8Bar |
|
介质温度 |
-40~180℃，-40~300℃，-30~425℃ |
|
环境温度 |
标准型：-20~80℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯、聚笨、金属硬密封、硬质合金 |
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计选型

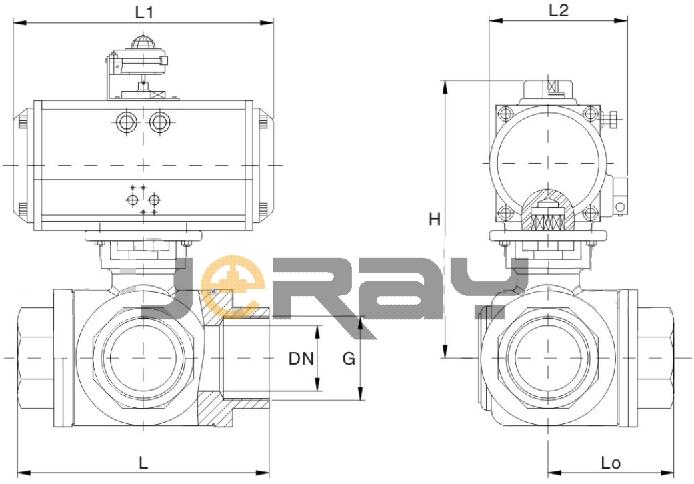

主要外形尺寸-PN16~64
|
公称通径DN |
外形连接尺寸 |
|||||
|
L |
L1 |
L2 |
Lo |
H |
G |
|
|
15 |
68 |
141/159 |
71/83 |
34 |
177/208 |
1/2” |
|
20 |
78 |
141/159 |
71/83 |
39 |
180/211 |
3/4” |
|
25 |
86 |
159/211 |
83/95 |
43 |
199/227 |
1” |
|
32 |
111 |
211/248 |
95/107 |
55.5 |
231/251 |
11/4” |
|
40 |
126 |
248/269 |
107/123 |
63 |
235/265 |
11/2” |
|
50 |
143 |
248/269 |
107/123 |
71.5 |
263/298 |
2” |
型号选型表
3BV3-□□□□□-□□ 3BV3三通螺纹球阀系列
系列
操作类型
阀门口径
阀体材质
密封
公称压力
3BV3-
M:手动
15：1/2"
A:304
F:PTFE
16:1.6MPa
D:气动（双作用）
20：3/4"
B:316
L:PPL
25:2.5MPa
S:气动（单作用）
25：1"
D:304L
40:4.0MPa
DM:气动（DA）+ 手轮
32：1-1/4"
E:316L
63:6.3MPa
SM:气动（SR）+ 手轮
40：1-1/2"
E:AC220V电动开关型
50：2"
F:AC380V电动开关型
G:DC24V电动开关型
T:AC220V电动调节型
K:电动快开型
三通流向
选项（可选项）
L1：L型配置1
EX：防爆电动头
L2：L型配置2
S1：电磁阀AC220（限气动）
L3：L型配置3
S2：电磁阀DC24V（限气动）
T1：T型配置1
S3：电磁阀AC110V（限气动）
T2：T型配置2
S4：防爆电磁阀AC220（限气动）
T3：T型配置3
S5：防爆电磁阀DC24V（限气动）
T3：T型配置4
A1：限位开关（限气动）
A2：防爆限位开关（限气动）
D1:定位器（限气动）
D2:防爆定位器（限气动）
