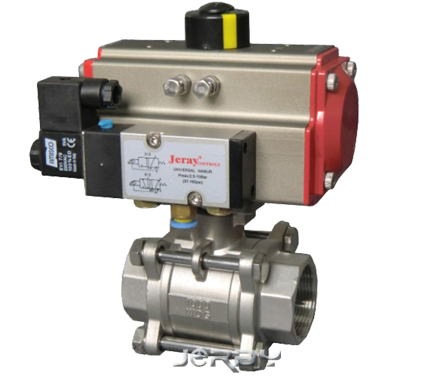

气动螺纹球阀设计优良，加工技术精湛、密封可靠、
流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长、
方便，开启灵活、工作稳定、紧凑，可靠性非常好。螺纹球阀可以根据工况做成软密封（四氟和PPL）和硬密封。
技术规范
|
设计依据 |
GB标准 |
ANS标准 |
|
设计标准 |
GB/12237 |
ANSI B16.34 |
|
试验和检验 |
JB/T9092 |
API598 |

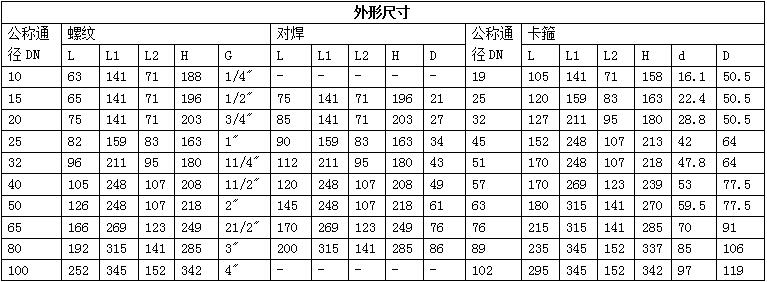

备注：球阀结构长度及连接尺寸可根据客户要深圳市设计制造
技术参数
|
公称通径 |
DN10~100 |
|
连接方式 |
螺纹、卡箍、焊接 |
|
气缸选配 |
JRP系列、JRS系列、JRG系列及进口执行器系列 |
|
气缸形式 |
双作用、单作用（弹簧复位） |
|
控制方式 |
换向、分流 |
|
公称压力 |
16、25、40Bar，150LB、300LB、10K、20K（如需更高压力订货时请注明） |
|
气源压力 |
双作用：4~8Bar，单作用：5~8Bar |
|
介质温度 |
-40~180℃，-40~300℃，-30~425℃ |
|
环境温度 |
标准型：-20~80℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯、聚笨、金属硬密封、硬质合金 |
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计选型

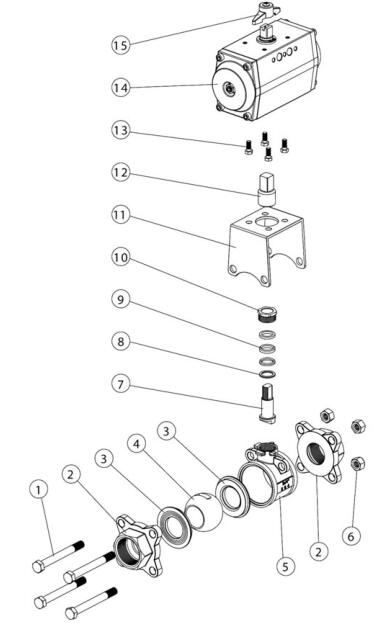

主要零件材质表
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|
1 |
螺柱 |
不锈钢304 |
9 |
填料 |
PTFE |
|
2 |
接头 |
不锈钢CF8、CF8M、CF3、CF3M |
10 |
压盖 |
不锈钢304、316 |
|
3 |
阀座 |
PTFE、PPL、硬质合金 |
11 |
连接支架 |
不锈钢CF8 |
|
4 |
球体 |
不锈钢304，316，316L、304L |
12 |
连接套 |
不锈钢304 |
|
5 |
阀体 |
不锈钢304，316，316L、304L |
13 |
螺栓 |
不锈钢304 |
|
6 |
螺母 |
不锈钢304 |
14 |
气动执行器 |
挤出铝合金 |
|
7 |
阀杆 |
不锈钢304，316，316L、304L |
15 |
位置指示器 |
塑料 |
|
8 |
垫片 |
PTFE |
|
|
|
备注：主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型

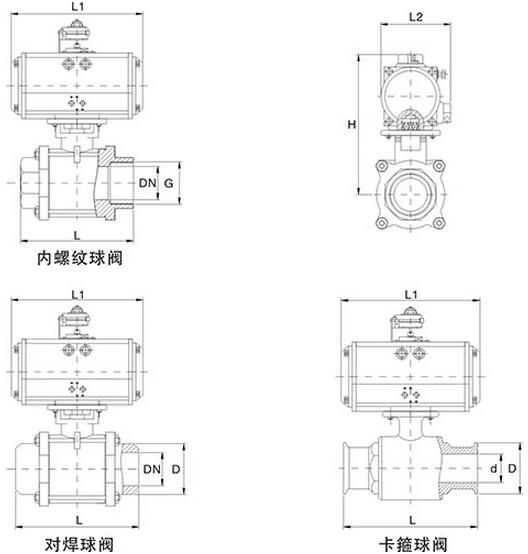

备注：根不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化

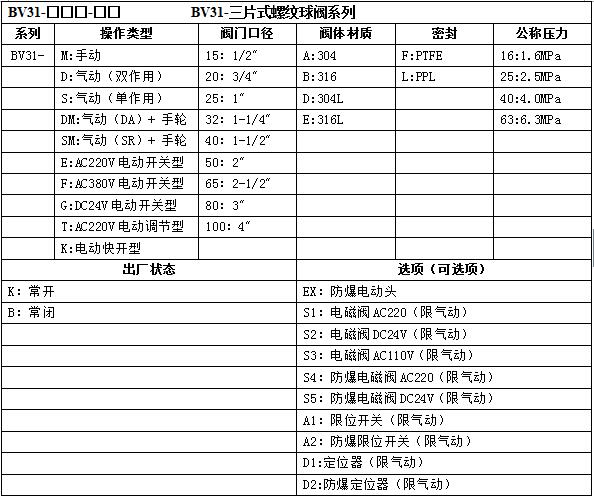

型号选型表
